为保证各种油品的储存、发放、计量和罐维修的要求，在罐体上需要安装一些不同用途的附属配件，通常称为罐附件。

1. 人孔、透光孔

  人孔是供清洗和维修罐时，操作人员进出罐而设置的。一般立式罐，人孔都装在罐壁最下层圈板上，且和罐顶上方采光孔相对。人孔直径多为600mm，孔中心距罐底为750mm。通常3000m³以下罐设1个人孔，3000～5000m³设1～2个人孔，5000m³以上罐则必须设2个人孔。

  透光孔又称采光孔，专门为对罐内进行检查、修理、刷洗时透光、通风之用，一般安装在罐的顶部，通常设置在进出油管上方的罐顶上，公称直径一般为500mm，外缘距罐壁800～1000mm，设置数量与人孔相同。

2. 排污孔、清扫孔

  排污孔一般安装于轻罐底部，用于清扫罐时排除污泥，平时用于排除罐内污水。

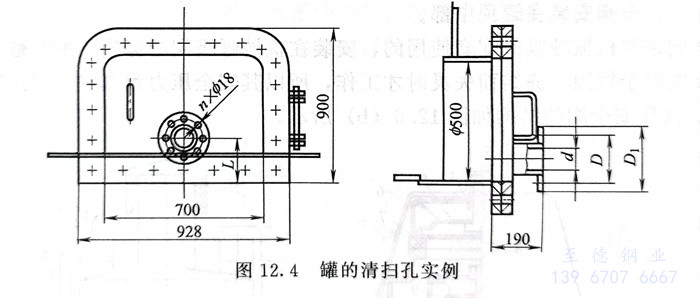

  清扫时可排出污水及清除罐内污泥，清扫孔一般用在储存重质油的储罐，排污孔一般用在轻质油的储罐。排污孔一般装在储罐最低处，起排水或者排空罐内物料的作用。清扫孔是安装在与罐底相对平齐的位置，清扫罐内淤泥或杂质用的。规格一般为5000mm×700nmm。见图12.4。

3. 罐顶结合管与罐壁结合管

  用于储存介质的进入或排出。

4. 量油孔

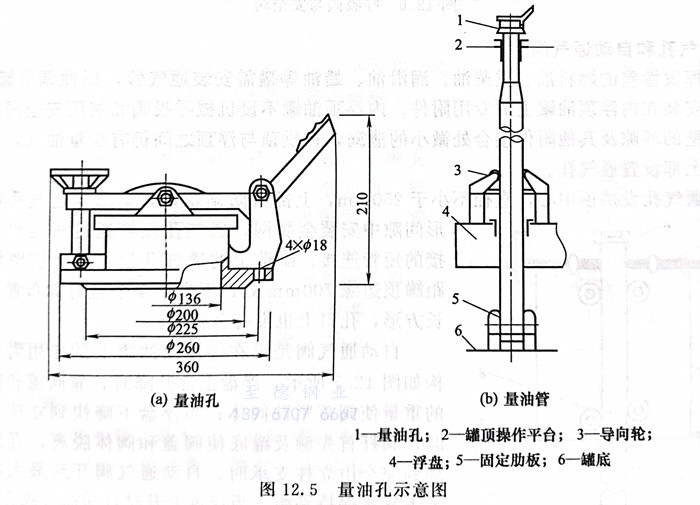

  用于测量罐内油品的高度、温度及采样。量油孔是为人工检尺时测量油面高度、取样、测温而设置的。每一台拱顶油罐上设置一个量油孔，安装在罐顶平台附近，孔径150mm，距罐壁一般不小于1000mm。量油孔结构如图12.5（a）所示。为防止关闭孔盖时撞击出火花并能关严，在孔盖内侧有软金属、塑料或橡胶垫；在孔内壁侧装有铝或钢制导向槽，以便于人工检尺时误差且防止下尺时钢卷尺与孔壁摩擦产生火花。在浮顶罐上则安装量油管，其作用与量油孔相同，同时还起防止浮盘水平扭转的限位作用，量油管如图12.5（b）所示。

5. 呼吸阀与安全阀

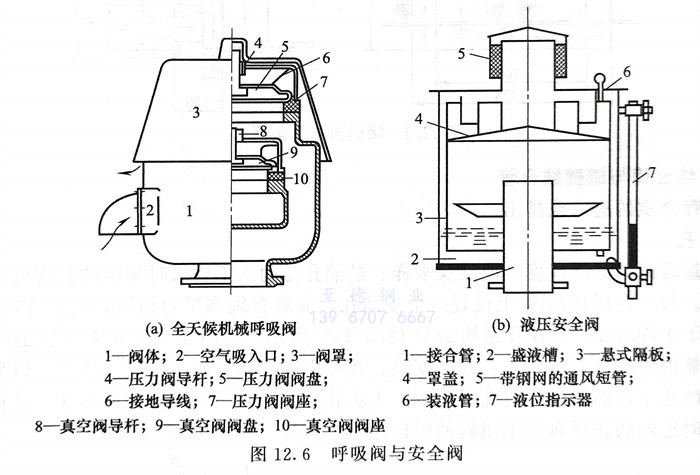

  机械呼吸阀是原油、汽油等易挥发性油品储罐的专用附件，呼吸阀的作用是调节罐内的油气压力，当罐内压力过高时，通过呼吸阀将部分多余油气排出，使罐内压力下降；当罐内压力过低时，通过呼吸阀从罐外吸入空气，使罐内压力升高，始终保持与大气压恒定的状态，安装在拱顶油罐顶部，其作用是自动控制油罐气体通道的启闭，对油罐起到超压保护的作用且减少油品的蒸发损耗。呼吸阀的结构如图12.6（a）所示，这种阀在空气湿度70％、温度-40℃条件下，24h仍可正常使用，故称为全天候机械呼吸阀。安全阀的作用是罐在操作过程中，当呼吸阀失灵时起安全作用，其工作压力稍高于呼吸阀压力，能防止由于罐内正压或负压太高，而造成罐被破坏。安全阀安装在罐顶中部。

  液压安全阀是与机械呼吸阀配套使用的，安装在机械呼吸阀的旁边，平时是不动作的，只有当机械呼吸阀由于锈蚀、冻结而失灵时才工作，所以其安全压力和真空度的控制都高于机械呼吸阀10％。液压安全阀的结构如图12.6（b）所示。

6. 通气孔和自动通气阀

  储存挥发性差的燃料油、重柴油、润滑油、蜡油等罐需安装通气管，以便调节罐内气压。通气孔是安装在内浮顶油罐上的专用附件。内浮顶油罐不设机械呼吸阀和液压安全阀，但由于浮顶与罐壁的环隙及其他附件接合处微小的泄漏，在拱顶与浮顶之间仍有少量油气，为此在拱顶和罐壁上部设置通气孔。

  罐顶通气孔设拱顶中心，直径不小于250mm，上部有防雨罩，防雨罩与通气孔短管的环形间隙中安装金属网，通气孔短管通过法兰和与拱顶焊接的短管连接。罐壁上的通气孔设在最上层壁板的四周距罐顶边缘700mm处，不少于4个且对称布置，孔口为长方形，孔口上也设有金属网。

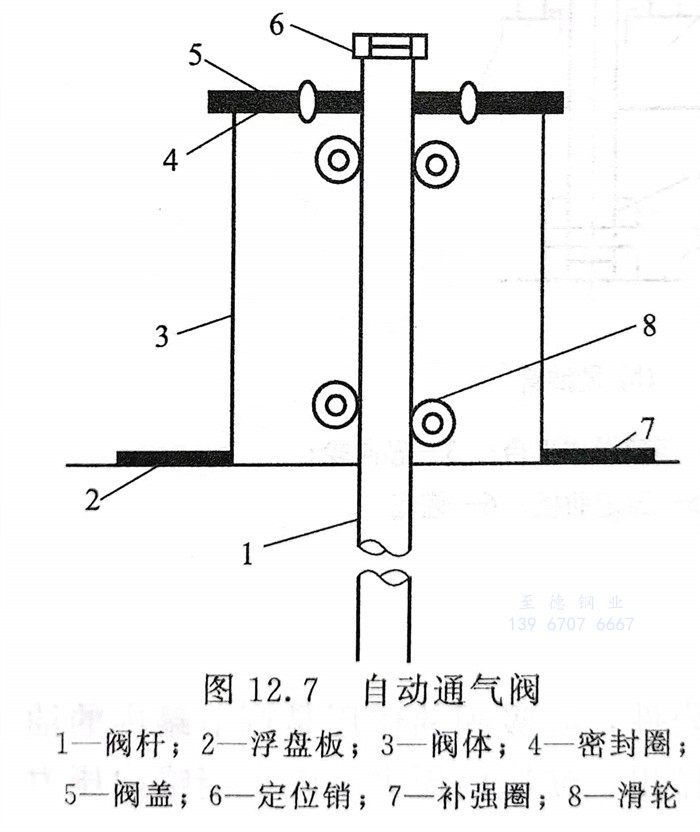

  自动通气阀是设在外浮顶油罐上的专用附件，其结构如图12.7所示。浮盘正常升降时，靠阀盖和阀杆自身的重量使阀盖紧贴阀体；当浮盘下降快到立柱支承位置时，阀杆首先触及罐底使阀盖和阀体脱离，直到浮盘下降到完全由立柱支承时，自动通气阀开到最大，使浮盘上下气压保持平衡。当浮盘上升时自动通气阀逐渐关闭。

7. 防火器（阻火器）和泡沫发生器

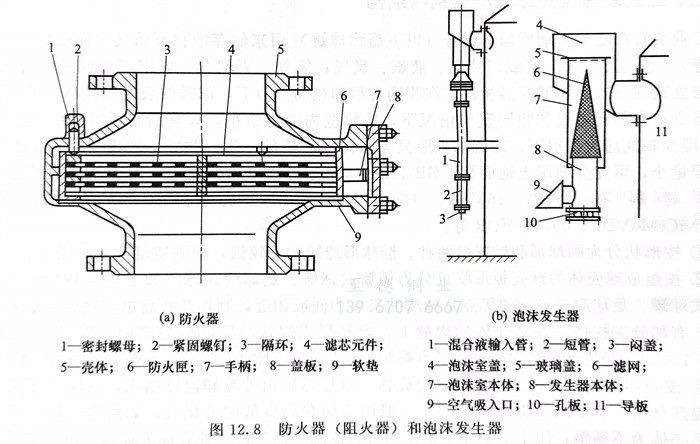

  防火器（亦称阻火器）由防火箱、铜丝网和铝隔板组成，防火器串联安装在机械呼吸阀或液压安全阀的下面，用以防止外明火、火星、空气经过呼吸阀或安全阀进入罐内引起意外。防火器的结构如图12.8（a）所示，外形为圆形或方形。当外来火焰或火星通过呼吸阀进入防火器时，金属滤芯迅速吸收燃烧热量，使火焰熄灭，达到防火的目的。

  泡沫发生器（消防泡沫室）是固定在油罐顶上的灭火装置，其结构如图12.8（b）所示，其一端与泡沫管线连接，另一端带有法兰，焊在罐壁最上一层圈板上。泡沫混合液推广孔板节流，使发生器本体室内形成负压而吸入大量的空气，混合成空气泡沫并冲破隔板玻璃经喷射管段进人罐内，隔绝空气、窒息火焰，达到灭火的目的。

8. 加热器

  加热器的作用是通过蒸汽或电对原油或重油加热，防止油品凝固，便于输送。局部加热器安装在进出油结合管附近。全面加热器安装在罐底上。

9. 液位报警器

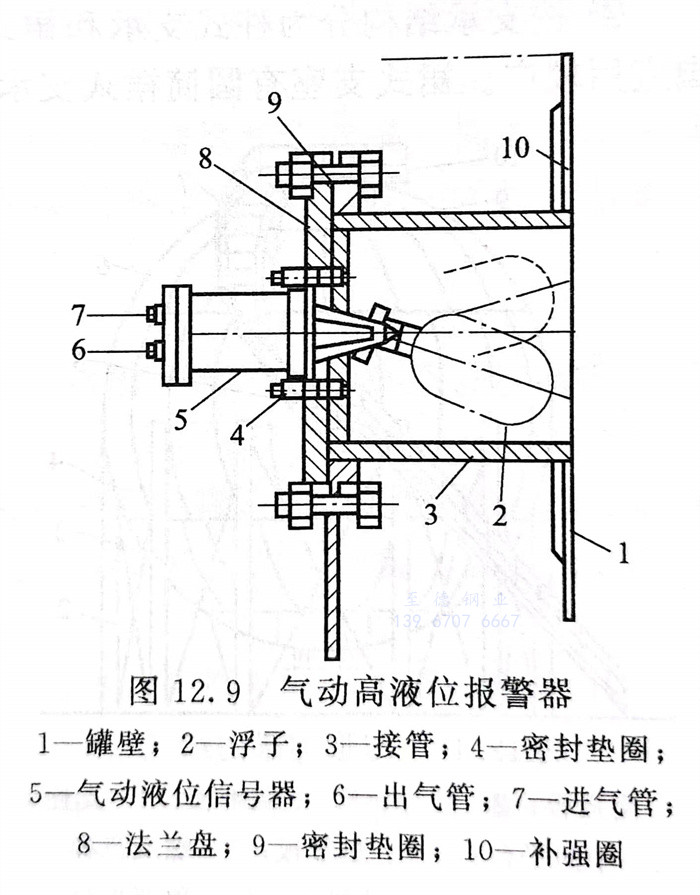

  液位报警器是用来防止液面超高或超低的一种安全保护装置，以防止溢油或抽空事故。一般而言，任何油罐都应安装高液位报警器；低液位报警器只安装在炼油装置的原料罐上，以保证装置的连续运行。图12.9所示的是气动高液位报警器，它是依靠浮子的升降启闭气源，再通过气、电转换元件发出报警信号。液位报警器的安装位置应保证从报警开始在10～15min内不会溢油或抽空。

10. 脱水管

  罐底污油残渣而设的。放水管在罐外一侧装有阀门，1一罐壁；2一浮子；3一接管；4一密封垫圈；5一气动液位信号器；6-出气管；7一进气管；8一法兰盘；9-密封垫圈；10-补强圈

  脱水管亦称放水管，是专门为排除罐内水和清除为防止脱水阀不严或损坏，通常安装两道阀门。冬天还应做好脱水阀门的保温，以防冻凝或阀门冻裂。

11. 扶梯和栏杆

  扶梯是专供操作人员上罐检尺、测温、取样、巡检而设置的。有直梯和旋梯两种。一般来说，小型罐用直梯，大型罐用旋梯。

12. 接地线

  接地线是消除罐静电的装置。

13. 其他附件

  其他附件包括旁通管、膨胀管、升降管、喷淋降温管线、消防管线、避雷针、操作平台等，均有其相应的作用，不再赘述。
