影响埋弧焊接不锈钢管操作因素主要有以下两点：

一、焊丝倾斜方向的影响

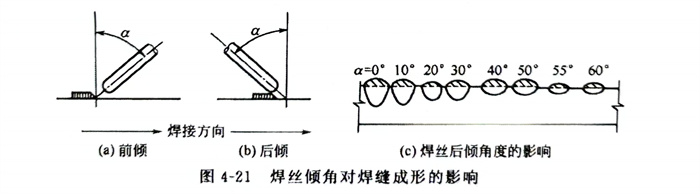

   焊丝倾斜方向分为前倾和后倾两种，如图4-21所示。焊丝倾角的大小不同，电弧对熔池的力和热作用也就不同，从而影响到焊缝成形。当焊丝以一定倾角向后倾时，电弧力对熔池金属的后缘作用减弱，熔池底部的金属受热减少，故熔深变浅，如图4-21（c）所示。后倾角愈大，熔深愈浅，而熔宽增宽。相反，当焊丝做适当前倾时，可少许增加熔深。焊丝前倾斜通常较少采用，只有在特定情况下使用，如焊接小直径圆筒形焊件的环焊缝时采用这种方法。

二、焊缝倾角（inclination of weld axis，焊缝轴线与水平面之间的夹角）对焊缝成形的影响

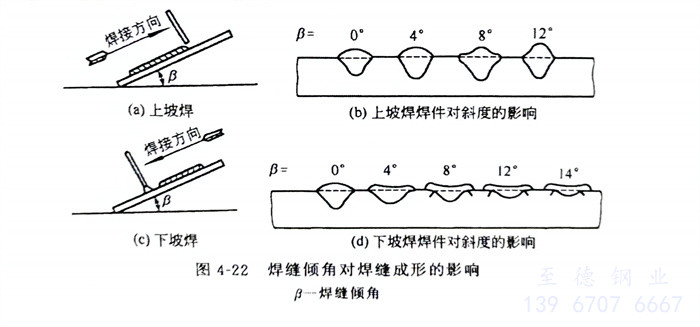

  焊件在倾斜位置焊接时，有上坡焊和下坡焊之分，如图4-22所示。上坡焊、下坡焊对焊缝成形的影响明显地不同。上坡焊时，焊缝余高过高，两侧易出现咬边，焊缝表面成形明显恶化，实际工作中应避免采用上坡焊。下坡焊与上坡焊相反，焊缝的熔深和余高均有所减小，而焊缝宽度略有增加，焊缝成形得到改善。在焊接圆筒焊件的内、外环焊缝时，一般均采用下坡焊，以减少发生烧穿的现象，并改善焊缝成形。但焊件下坡焊的角度过大时，熔深减小可能产生未焊透焊接缺陷。
