40Cr13（4Cr13）不锈钢属于马氏体不锈钢，类似于30Cr13（3Cr13），在国际上广泛应用于高级镜面塑料模具钢。该钢机械加工性能好，经热处理（淬火及回火）后具有优良的耐蚀性（能抵抗水蒸气、弱有机酸、稀薄的硫酸盐、碳酸盐等）、抛光性能、较高的强度和耐磨性，此钢焊接性差，不宜作焊接件。40Cr13（4Cr13）不锈钢有较高的碳含量和很高的铬含量，淬透性很高，如果采用电渣重熔法精炼，将显示卓越的镜面抛光特性，适宜制造承受高负荷、高耐磨及在腐蚀介质作用下的透明、不透明塑料制品模具。一般用于制造外科医疗器械，手术工具、医用剪刀等及要求具有一定耐蚀性的轴承、阀门、弹簧、刀具、餐具等。

一、化学成分

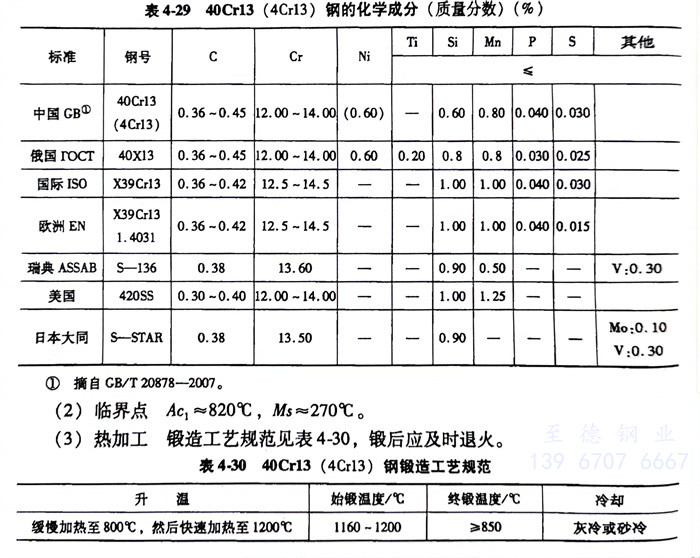

  40Cr13（4Cr13）不锈钢的化学成分见表4-29。

二、临界点

  40Cr13（4Cr13）不锈钢  A_c1≈820℃、M_s≈270℃

三、热加工

  40Cr13（4Cr13）不锈钢锻造工艺规范见表4-30，锻后应及时退火。

四、预备热处理

  预备热处理的过程如下：

   1. 退火： 加热温度为750～800℃，炉冷至500℃出炉空冷，硬度≤217HBW。

   2. 去应力退火： 经过粗加工后，必须加热至650℃均热2h，缓慢冷却至500℃，然后出炉空冷。

五、淬火及回火

   40Cr13（4Cr13）不锈钢淬火温度为1000～1050℃，油冷，硬度为52～55HRC；回火温度为200～300℃，硬度为50～53HRC。

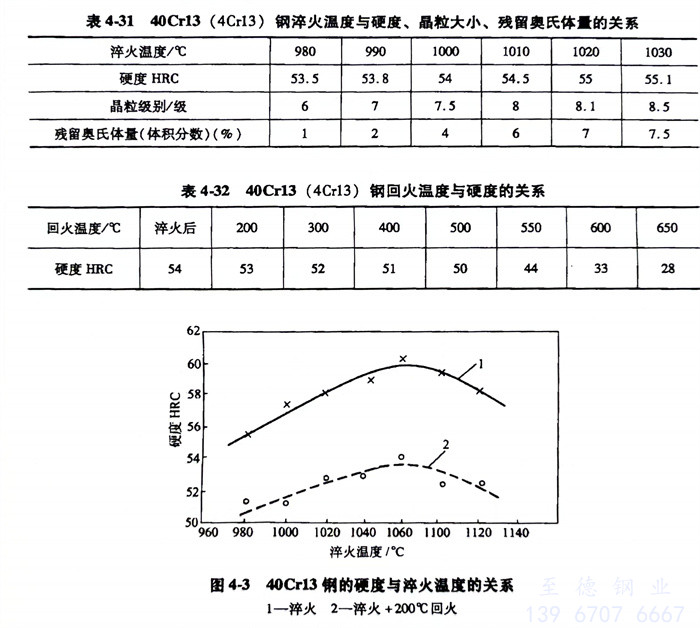

   40Cr13（4Cr13）不锈钢淬火温度与硬度、晶粒大小、残留奥氏体量关系见表4-31。

   40Cr13（4Cr13）不锈钢回火温度与硬度的关系见表4-32，40Cr13钢的硬度与淬火温度的关系见图4-3。

六、力学性能

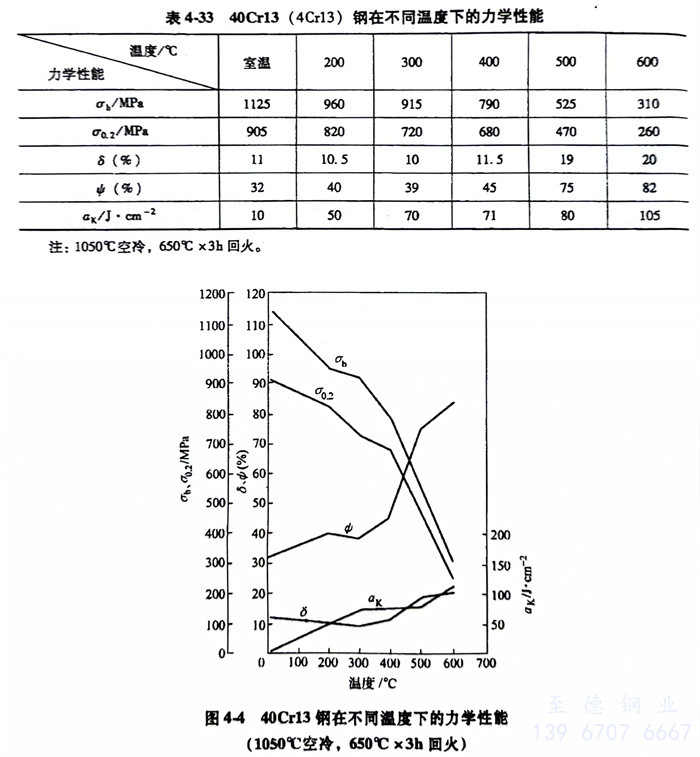

   40Cr13（4Cr13）不锈钢在不同温度下的力学性能见表4-33，而回火温度与力学性能的关系见图4-4。

七、耐蚀性

   40Cr13（4Cr13）不锈钢具有不锈性，在室温的稀硝酸及弱有机酸中也有一定的耐蚀性。该钢具有抗氧化性，可在600～650℃长期使用。

八、实际应用

   40Cr13（4Cr13）不锈钢被推荐用于所有的塑料模具，由于其特殊性质，因此更适合特殊环境的需求。

    1. 耐腐蚀、耐锈蚀模具，如加工有腐蚀性的PVC、醋酸盐类等注塑原料的塑料模具，或在潮湿的环境下工作及存放的模具。

    2. 低表面粗糙度值要求的模具。

    3. 韧性、延展性较好的复杂模具。

    4. 需高淬透性的大型塑料模具。
