13Cr14Ni3W2VB 不锈钢是含有铬、镍、钨、钒、硼的马氏体不锈耐热钢。该钢抗氧化性能良好，又具有一定的耐蚀性，可用于制造既要求耐酸腐蚀又要求耐热的机械零件。
一、化学成分

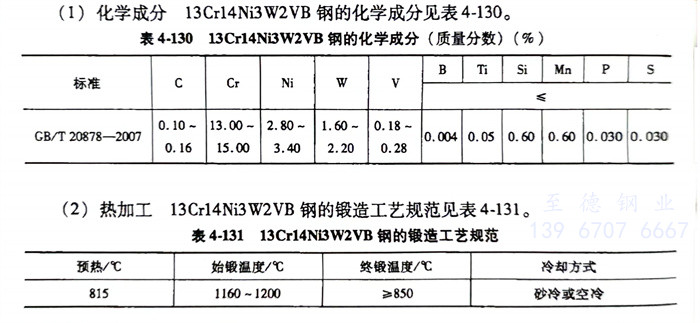

13Cr14Ni3W2VB 不锈钢的化学成分见表4-130。
二、热加工
13Cr14Ni3W2VB 不锈钢的锻造工艺规范见表4-131。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：750～800℃，炉冷。
2. 完全退火：860～900℃，炉冷。
四、淬火及回火
13Cr14Ni3W2VB 不锈钢淬火温度为1020～1080℃，油冷。回火温度为200～600℃（根据零件需要选择回火温度）。
