1. GB 50316 法兰选用的要点


(1)下列任一种情况的管道,应采用对焊法兰。不应采用平焊(滑套)法兰。①. 预计有频繁的大幅度温度循环条件下的管道;②. 剧烈循环条件下的管道。


(2)在刚性大,不便于拆装或公称直径大于或等于400mm的管道上设盲板时宜在法兰上设顶开螺栓(顶丝)[某国外公司标准,从DN300mm(12”)起使用顶丝(JACKSCREN)]。


(3)在有频繁大幅度温度循环的情况下,承插焊法兰和螺纹法兰不宜用于高于260℃及低于-45℃。


(4)配用非金属垫片的法兰,法兰的密封面粗糙度宜为3.2~6.4μm。对于配用缠绕式垫的法兰,应为光滑的密封面,粗糙度宜为1.6~3.2μm,并应采用公称压力大于或等于2.0MPa的法兰。


(5)当金属法兰与非金属法兰连接或采用脆性材料的法兰时,两者宜为全平面(FF);当必须采用突面(RF)型法兰时,应有防止螺栓过载而损坏法兰的措施。


2. SH/T3059 法兰选用的要点


(1)工艺物料、可燃介质管道不得采用板式平焊法兰。


(2)承插焊法兰不得使用在可能发生间隙腐蚀或严重腐蚀处。在可能发生间隙腐蚀、严重腐蚀条件下,不得采用螺纹法兰。


(3)公称压力小于或等于2.0MPa的标准法兰采用缠绕式垫片或金属环垫时,宜选用对焊式或松套式法兰。


(4)突面(凸台面)法兰除采用非金属垫片其法兰面可以车水线外,其他法兰面均不得车制水线。

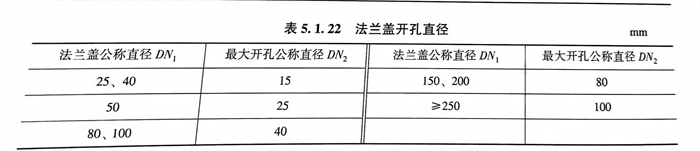

(5)以标准管法兰盖作异径法兰时,开孔直径不大于表5.1.22的规定。


表 22.jpg

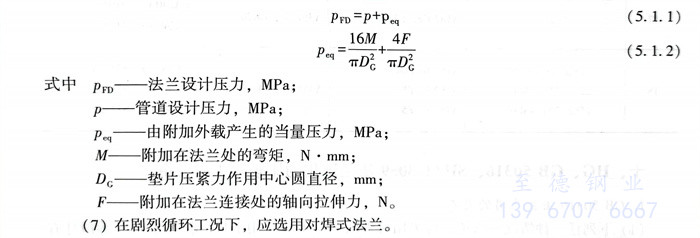

(6)当管道法兰连接承受较大附加外荷载时,本书前面章节列有同样的公式。法兰设计压力不应小于按下式确定的压力值:


式 1.jpg


(7)在剧烈循环工况下,应选用对焊式法兰。
