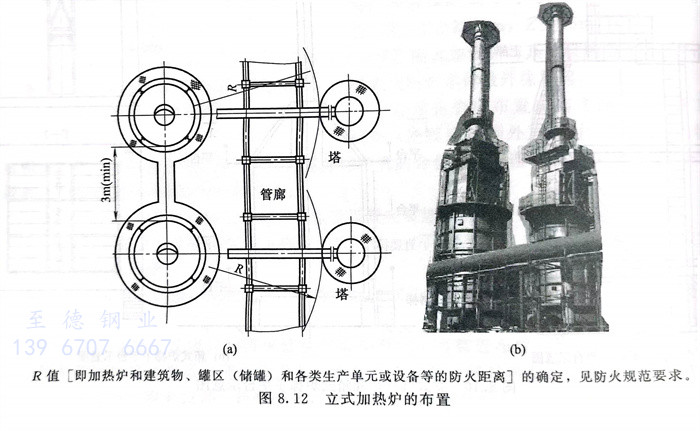

立式加热炉的布置设计见图8.12。
工程应用：加热炉和汽包的布置设计

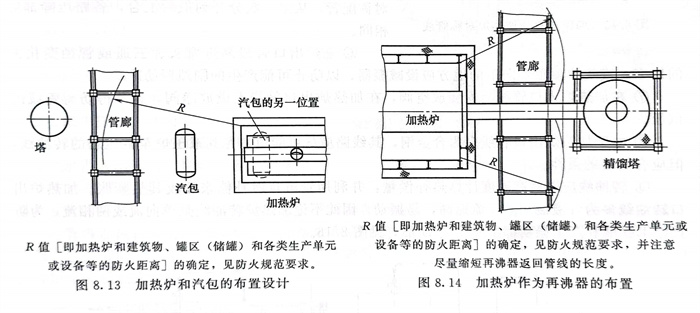

当加热炉有辅助设备如空气预热器、鼓风机、引风机等时，辅助设备的布置不应妨碍其本身和加热炉的检修。燃料气的分液罐等预处理设备要离炉子6m以上距离。对于设有蒸汽发生器的加热炉，汽包宜设置在加热炉顶部或邻近的框架上，见图8.13。汽包设备不含油，故不受15m的限制。
工程应用：加热炉作为再沸器的布置设计
加热炉作为再沸器的布置设计见图8.14。
R值［即加热炉和建筑物、罐区（储罐）和各类生产单元或设备等的防火距离］的确定，见防火规范要求。
R值［即加热炉和建筑物、罐区（储罐）和各类生产单元或设备等的防火距离］的确定，见防火规范要求，并注意尽量缩短再沸器返回管线的长度。
