一本之道新久_一边摸一边爽一边叫床电影_一道本色_一道本无吗一区_久久精品日产第一区二区_久久精品三级视频

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不锈钢是一种经典的马氏体不锈钢，是马氏体不锈钢中强度与韧性匹配较好的钢种之一。它对氧化性酸、大多数有机酸及有机盐类的水溶液有良好的耐蚀性。一般用于硝酸、醋酸生产和轻工、纺织、食品工业中的既要求强韧性又需耐腐蚀的轴类、活塞杆、泵、阀等零部件以及弹簧和紧固件。

一、化学成分

  1Cr17Ni2、14Cr17Ni2、431 不锈钢的化学成分见表 3-75。

二、室温力学性能

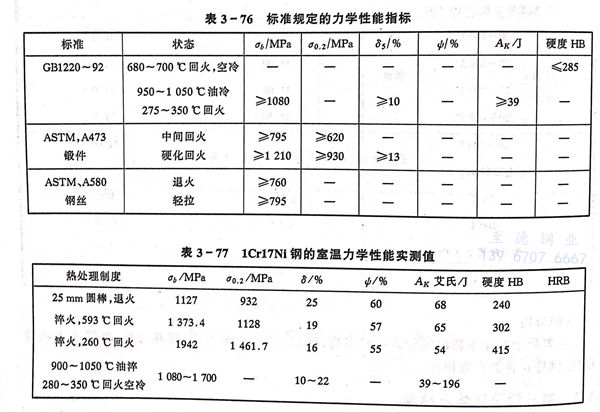

  1Cr17Ni2、14Cr17Ni2、431 不锈钢标准规定的室温力学性能和实测值分别叫表 3-76 和 表 3-77。

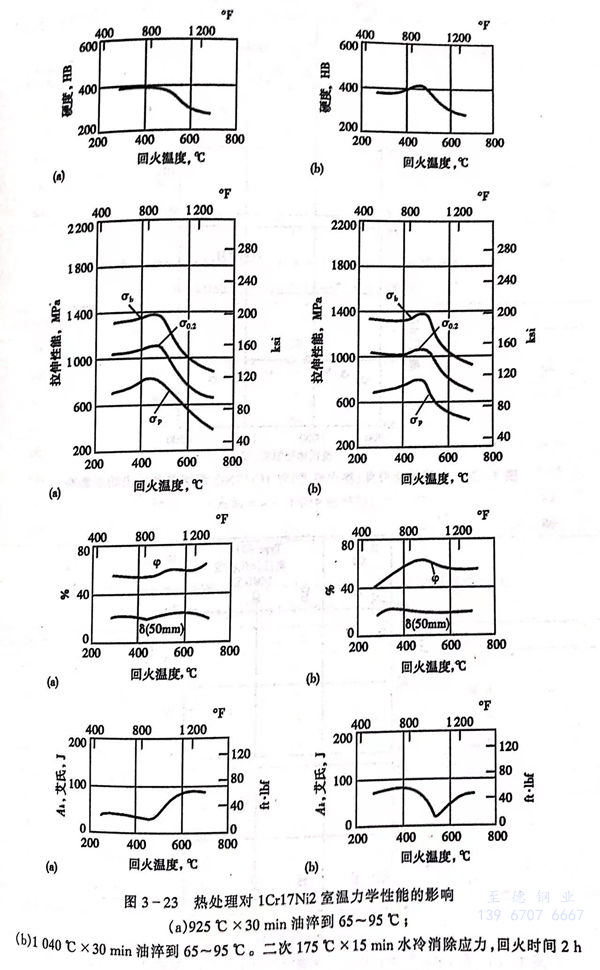

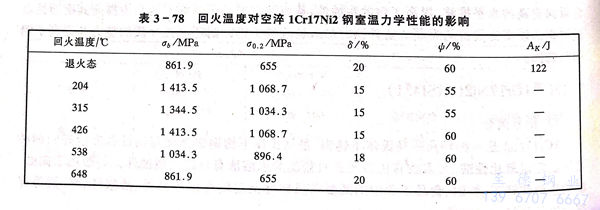

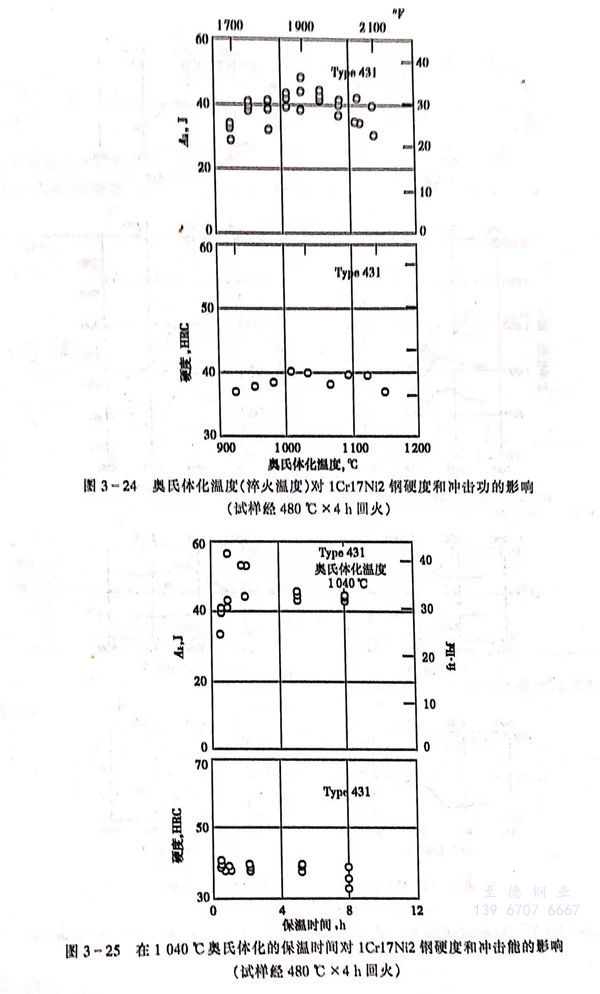

  1Cr17Ni2、14Cr17Ni2、431 不锈钢的室温力学性能可通过热处理工艺予以调整，热处理工艺条件与室温力学性能的影响见表3-78和图3-23至图3-25。

三、高温力学性能

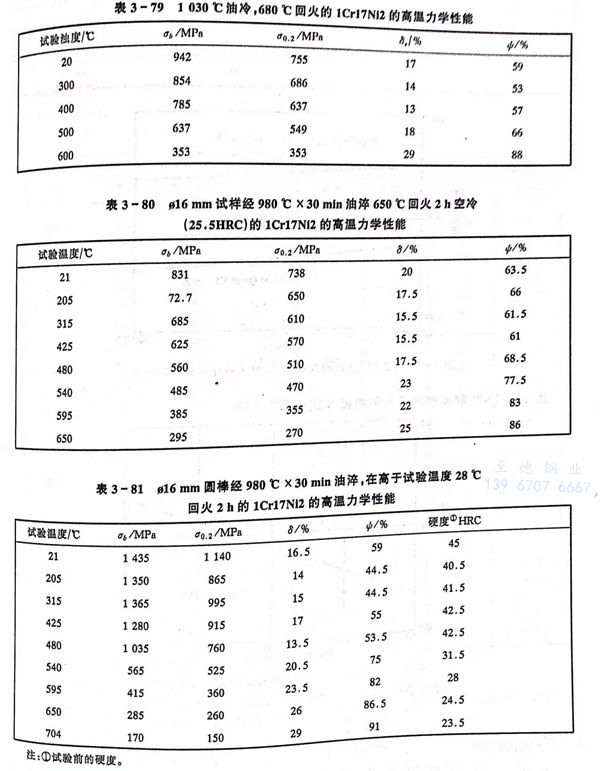

  不同热处理状态下的1Cr17Ni2、14Cr17Ni2、431 不锈钢的高温瞬时拉伸性能见表3-79至表3-81。

  1Cr17Ni2、14Cr17Ni2、431 不锈钢的持久强度和蠕变强度见表 3-82 和 图 3-26。

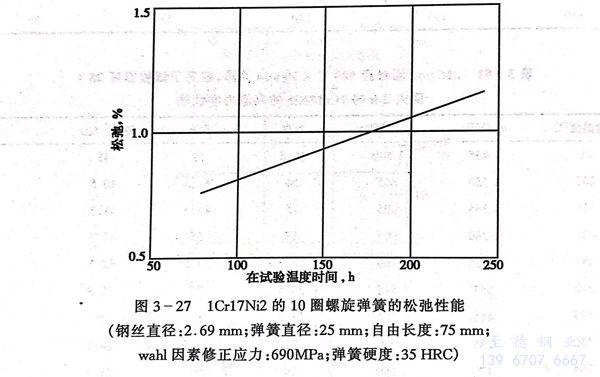

 由 1Cr17Ni2、14Cr17Ni2、431 不锈钢 制成的螺旋弹簧的松弛性能见图 3-27 。

四、断裂韧性

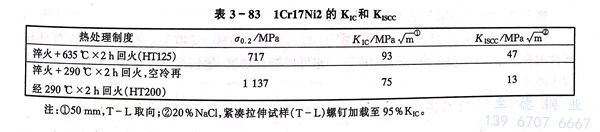

  1Cr17Ni2、14Cr17Ni2、431 不锈钢的断裂韧性和 Kiscc 值见表 3-83。

五、耐蚀性

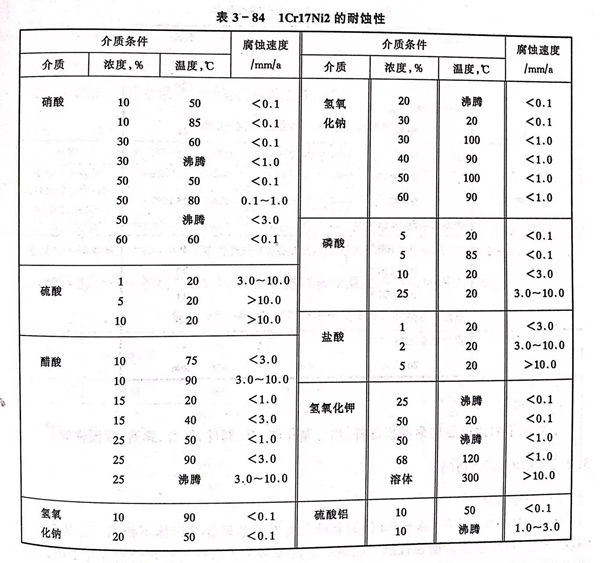

  1Cr17Ni2、14Cr17Ni2、431 不锈钢耐蚀性见表 3-84。

六、工艺性能

 a. 热加工

  1Cr17Ni2、14Cr17Ni2、431 不锈钢的导热性较差，低于850℃加热时应缓慢。适宜的热加工温度为1130～1180℃，终加工温度应大于850℃，热加工后需缓冷或及时进行退火。

 b. 冷加工

  该钢的冷加工硬化程度较大，冷加工微裂纹敏感性大，冷拉时，变形量应控制在11％～18％，冷拉后应在8h内退火。

 c. 热处理

    退火：730℃×（4-5）h，以≤20℃／h炉冷至650℃出炉空冷。

    淬火：1030～1050℃保温后油冷或空冷。

    回火：要求硬度在45～52HRC的零件，回火温度为180～240℃，空冷；要求具有良好塑性的模压件，回火温度为240～280℃。亦可根据对硬度、塑韧性的要求，按图3-23选择回火温度。

d. 焊接

   不适于焊接，如若焊接，焊前需经500～600℃预热，焊后必须热处理。

七、物理性能

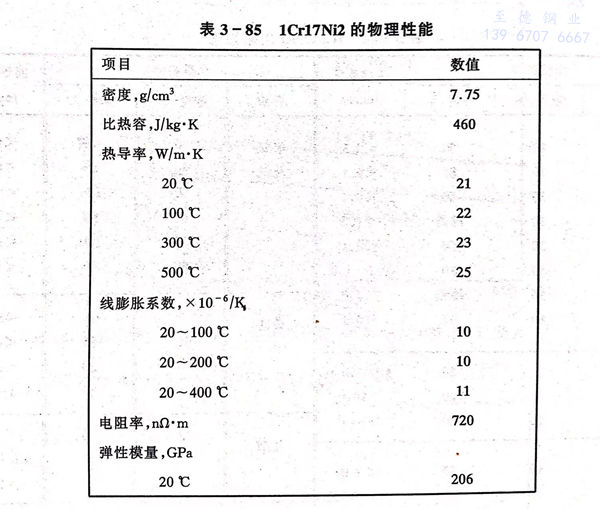

  1Cr17Ni2、14Cr17Ni2、431 不锈钢的物理性能见表3-85。

八、应用

  主要用于耐蚀高强度耐磨损部件，用它制作轴、泵、阀件、杆类、弹簧、紧固件等。
