马氏体不锈钢是一类可通过热处理（淬火回火）对其性能进行调整的不锈钢，通俗地讲是一类可硬化的不锈钢，此类钢具有高的硬度、良好的力学性能和不锈性，这些特性决定了此类钢必须具备两个基本条件：其一，在平衡相图中必须有奥氏体相区存在；其二，为使钢形成耐腐蚀的钝化膜，铬含量必须在10.5％以上。马氏体不锈钢在淬火状态下具有体心四方晶体结构（马氏体），具有铁磁性，在较弱腐蚀环境中具有耐蚀性。钢中的铬含量可达18％，碳可以超过1.2％。
3Cr13Mo、32Cr13Mo 不锈钢是在3Cr13不锈钢基础上，加入合金元素钼所形成的牌号，由于钢中含有钼改善了3Cr13不锈钢的耐蚀性，其主要性能与3Cr13不锈钢相同。由于加入钼，改善钢的强度和硬度并增强了二次硬化效应。
一、化学成分

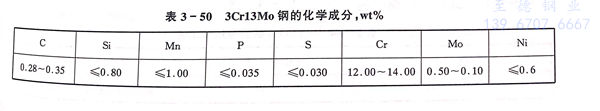

3Cr13Mo、32Cr13Mo 不锈钢的化学成分见表3-50。
二、室温力学性能

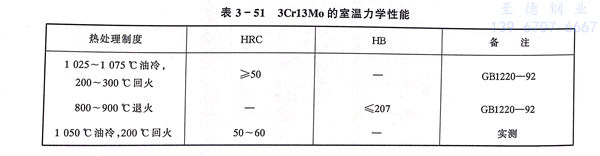

3Cr13Mo、32Cr13Mo 不锈钢的室温力学性能见表3-51。
三、抗弯性能

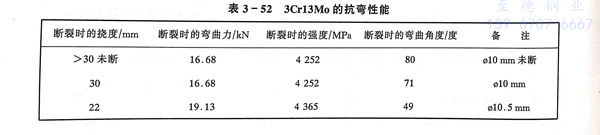

3Cr13Mo、32Cr13Mo 不锈钢的抗弯性能见表3-52，钢的韧性高于4Cr13。4Cr13不锈钢断裂时的弯曲角度最大不超过20度，而3Cr13Mo不锈钢断裂时的弯曲角度达60度以上。
四、耐蚀性

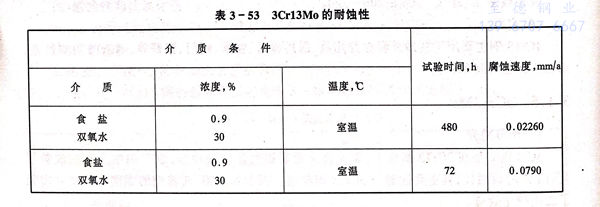

3Cr13Mo、32Cr13Mo 不锈钢在一些介质中的耐蚀性见表3-53。
五、工艺性能
a. 热加工

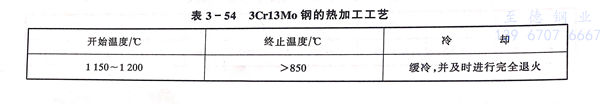

3Cr13Mo、32Cr13Mo 不锈钢的热加工工艺参数见表3-54。
b. 热处理

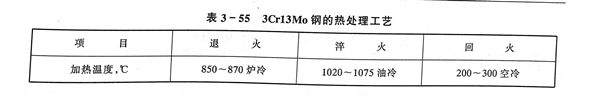

3Cr13Mo、32Cr13Mo 不锈钢的热处理工艺见表3-55。
六、物理性能

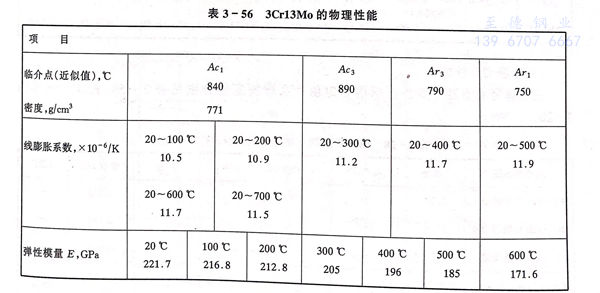

3Cr13Mo、32Cr13Mo 不锈钢的物理性能见表 3-56 。
七、应用
应用领域同3Cr13不锈钢，对耐蚀性要求较高的场合选用3Cr13Mo、32Cr13Mo 不锈钢为宜。
地点：浙江省丽水市松阳县工业园区三期永宁路
邮编：323400
电话：0577-28850550
手机：139 6707 6667
传真：0577- 28909778
邮箱：myzhide@126.com
