超级不锈钢主要是指超级铁素体不锈钢（高铬量、高钼量，且耐点蚀当量值≥35），超级奥氏体不锈钢（高铬量、高钼量、高氮量，且耐点蚀当量值≥40）及超级双相不锈钢（耐点蚀当量值≥40）。它们的耐腐蚀性能，特别是耐点蚀、耐缝隙腐蚀等局部腐蚀性能远优于原有不锈钢，并填补了长期以来不锈钢（铁基耐蚀合金）与高镍（铁镍基和镍基）耐蚀合金之间没有高耐蚀性不锈钢的空白。主要应用于石油、化工、石化、机械、能源（燃煤、燃油电厂和核电以及陆地、海洋深井和超深井油气田开发等）、工业以及环保（如烟气脱硫）、海洋开发（海水淡化、海洋工程）等领域中，大型装置和关键装备、构建、件等。
015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L超级奥氏体不锈钢，此钢种是一种含碳量很低的高合金化的奥氏体不锈钢,在稀硫酸中有很好抗腐蚀性，专为腐蚀条件苛刻的环境而设计。具有较高的铬含量和足够的镍含量，铜的加入使它具有很强的抗酸能力，尤其对氯化物间隙腐蚀和应力腐蚀崩裂有高度抗性，不易出现蚀损斑和裂缝,抗点蚀能力略优与其他钢种,具有良好的可加工性和可焊性，可用于压力容器。

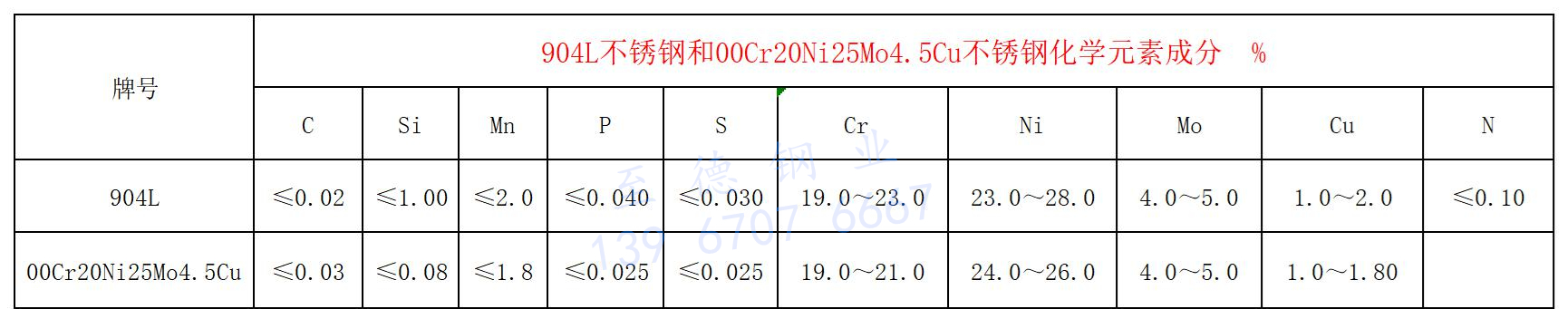

一、化学成分

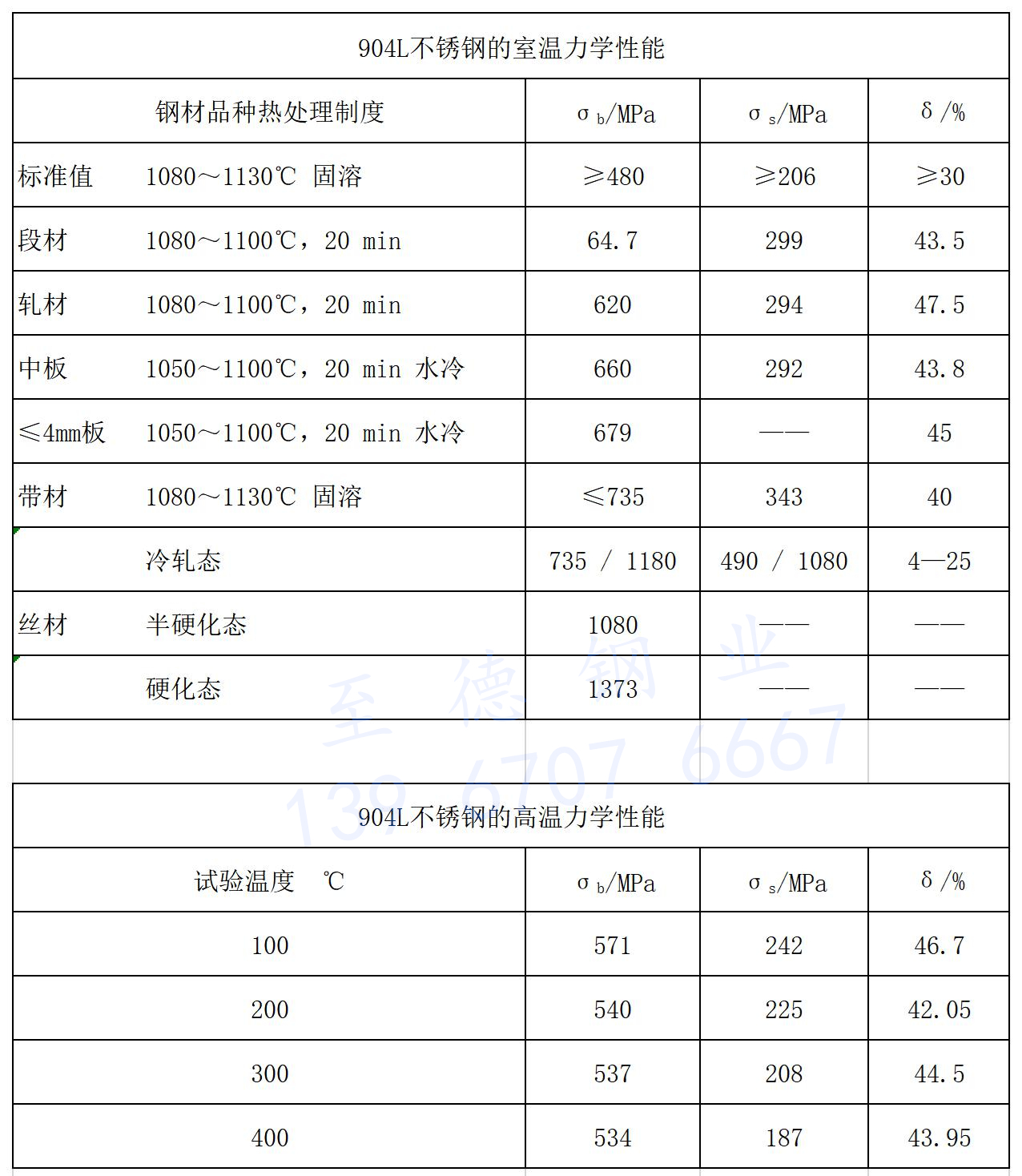

二、力学性能
三、工艺性能
a. 热加工
015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢具有良好的热加工性能，但较316L不锈钢热变形抗力大，加工难度增大。钢的热加工温度范围900-1150℃。热锻的最高加热温度可达1180℃，订锻温度≥900℃。
b. 冷加工
015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢的冷加工性能类似于316L不锈钢，可进行冷拔、冷轧及其他冷成形加工。
c. 热处理
固溶处理制度为 1100-1150℃加热保温后快冷。
d. 焊接
015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢焊接性能良好，可使用常规的焊接方法予以焊接，焊接材料与母材相同，焊前不需要预热，焊后也不需要热处理，如需热处理，可在1075-1125℃加热后快冷进行热处理。
四、材料应用
015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢主要用于石油化工领域如醋酸丁酯、醋酸甲酸、对苯二酸、聚氯乙烯等环境；无机化学工业，如硫酸、硫酸铵、纯碱、磷酸等介质环境；防污染净化系统，如煅烧炉和电厂烟道洗涤器；海水、半咸水和污染水的冷却器等。
地点：浙江省丽水市松阳县工业园区三期永宁路
邮编：323400
电话：0577-28850550
手机：139 6707 6667
传真：0577- 28909778
邮箱：myzhide@126.com
