欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

015Cr24Ni22Mo8Mn3CuN、654 SMO、S32654、00Cr24Ni22Mo7Mn3CuN

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不锈钢是在(00Cr20Ni18Mo6CuN) 254SMO 不锈钢的基础上提高铬、镍、钼含量二发展的一种 7Mo型超级奥氏体不锈钢。654SMO不锈钢的PRE值（耐点蚀当量值）高达55.钢中含氮量可达约0.5%，这几乎是高铬（约24%）、低锰（约3%）不锈钢在常压下最高的固溶氮量。654SMO 不锈钢耐各种类型腐蚀的性能优异，在许多介质中可以代替铁镍基，甚至镍基耐蚀合金，从而填补了不锈钢和高镍耐蚀合金之间没有高耐点蚀、高耐缝隙腐蚀不锈钢的空白。

一、化学成分和组织特点

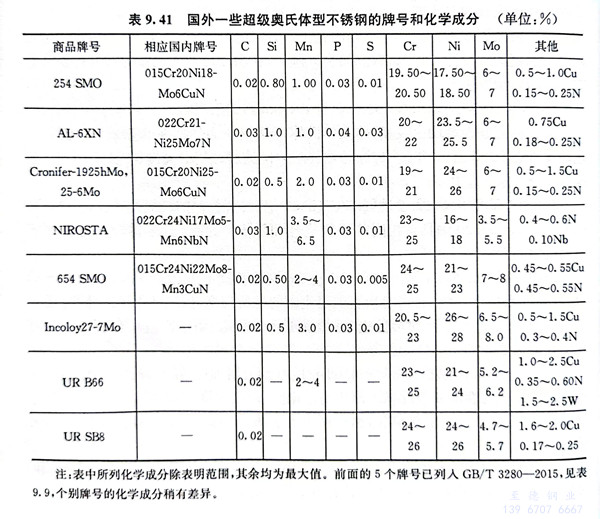

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不锈钢是所谓 7Mo超级不锈钢中的主要牌号之一，从其化学成分可知，借加入3%锰以提高钢中含氮量并与高铬、镍、钼相结合使此钢的PRE值达到约55 ，此值不仅优于所有含钼6%的超级奥氏体不锈钢，而且也超过现有超级铁素体不锈钢和超级双相不锈钢。虽然钢的PRE值并不能完全代替钢的性能，但可以预期此钢会具有较高的耐蚀性，特别是耐点蚀和耐缝隙腐蚀等性能。在此钢的化学成分中值得注意的是其含硫量要求≤0.005%，远低于其他锰＞2%的超级奥氏体不锈钢，其目的是防止刘华美夹杂物的形成，降低钢的耐蚀性。

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不锈钢固溶态具有单一的奥氏体组织，与 6%Mo 型超级奥氏体不锈钢相同。由于此钢属于 7%Mo 型钢且钢中铬、钼、氮含量均很高，因此，当热加工、热成型和热处理、焊接等工艺不适当时，更易有金属间相和Cr₂N等在基体上沉淀，从而损害钢的各种性能，特别是塑、韧性和耐蚀性。

二、力学性能

  654SMO / S32654不锈钢固溶态具有优良塑、韧性和高于普通奥氏体和6%Mo型奥氏体不锈钢的强度性能，其力学性能甚至可与一些镍基耐蚀合金相媲美。

三、耐蚀性能

   1. 全面腐蚀

    654SMO不锈钢耐蚀性不仅优于304、316、和904L，在 HCl 和 HF 酸中还优于 254SMO 。

   2. 点蚀和缝隙腐蚀

  654SMO不锈钢的耐点蚀性能、耐缝隙腐蚀性能不但优于6%Mo型超级奥氏体不锈钢和（022Cr25Ni7Mo4N）2507 超级双相不锈钢，而且优于所试验的 Inconel 625 和 Hastelloy C-276 等耐蚀合金。

   3. 应力腐蚀

   采用液滴蒸发法进行应力腐蚀试验，从所取得的结果可以看出，在所试验的条件下，当外加应力达到 σ0.2时，654 SMO 不锈钢才有可能产生应力腐蚀断裂。其他牌号报告254 SMO 不锈钢和 2507 超级双相不锈钢在内的耐应力腐蚀性能均低于 S32654不锈钢，有些牌号（316 2205）还是远远低于 00Cr24Ni22Mo7Mn3CuN。

  4. 实际介质中的耐蚀性

  在造纸厂纸浆漂白工序中，存在着用氯气的“C”段和二氧化碳的“D”段以及二者相结合作为漂白化学剂的非常苛刻的腐蚀环境。通过模拟“C”段介质条件的腐蚀试验所取得的结果，可以看出 654 SMO 不锈钢的耐蚀性明显优于 254 SMO 和镍基耐蚀合金 Inconel 625 和 Hastelloy C-276 。

四、冷热加工性能

   654SMO 不锈钢是超级奥氏体不锈钢中合金元素含量最高的牌号之一，由于钢中的铬、钼、氮含量高，此钢的热塑性低，高温强度又高，因而热加工性能相对较差，易出现热裂纹，特别是边裂。此钢的冷加工和冷成型，优于此钢易于冷加工硬化，因此一次冷变形不宜太大，以≤15%为宜。

五、焊接性能

   S32654 超级不锈钢焊接性能尚好，可采用奥氏体不锈钢所采用的焊接方法进行焊接。手工电弧焊时，推荐采用P16焊条（P16 含24%铬，60%镍，15%钼）。

六、热处理工艺

   015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不锈钢的适宜热处理工艺为 ≥1150℃加热保温后快冷。

七、材料应用

    015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不锈钢具有高强度且塑、韧性优良，在许多强腐蚀性介质中，此钢的耐全面腐蚀和耐局部腐蚀的性能不仅优于现有的 6%Mo 型超级奥氏体不锈钢以及超级双相不锈钢，而且此钢的耐局部腐蚀性能还常常近于或优于一些著名的高铬、钼镍基耐蚀合金。 015Cr24Ni22Mo8Mn3CuN 不锈钢多用于化工、海水、造纸工业和烟气脱硫（FGD）等烟气净化环境中所使用的设备、构件、容器、热交换器和管线。
