一本之道新久_一边摸一边爽一边叫床电影_一道本色_一道本无吗一区_久久精品日产第一区二区_久久精品三级视频

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不锈钢是在(06Cr19Ni10) 304不锈钢基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。此钢是为了解决因Cr23C6析出致304不锈钢在一些条件下存在严重的晶间腐蚀倾向而发展的。在开发初期，因冶金生产降碳较难，曾一度妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。与304不锈钢相比，此钢强度稍低，但其敏化态耐晶间腐蚀能力明显优于304不锈钢。除强度外，此钢其他性能等同于321不锈钢。它主要用于需焊接且焊后又不能进行固溶处理的场合。

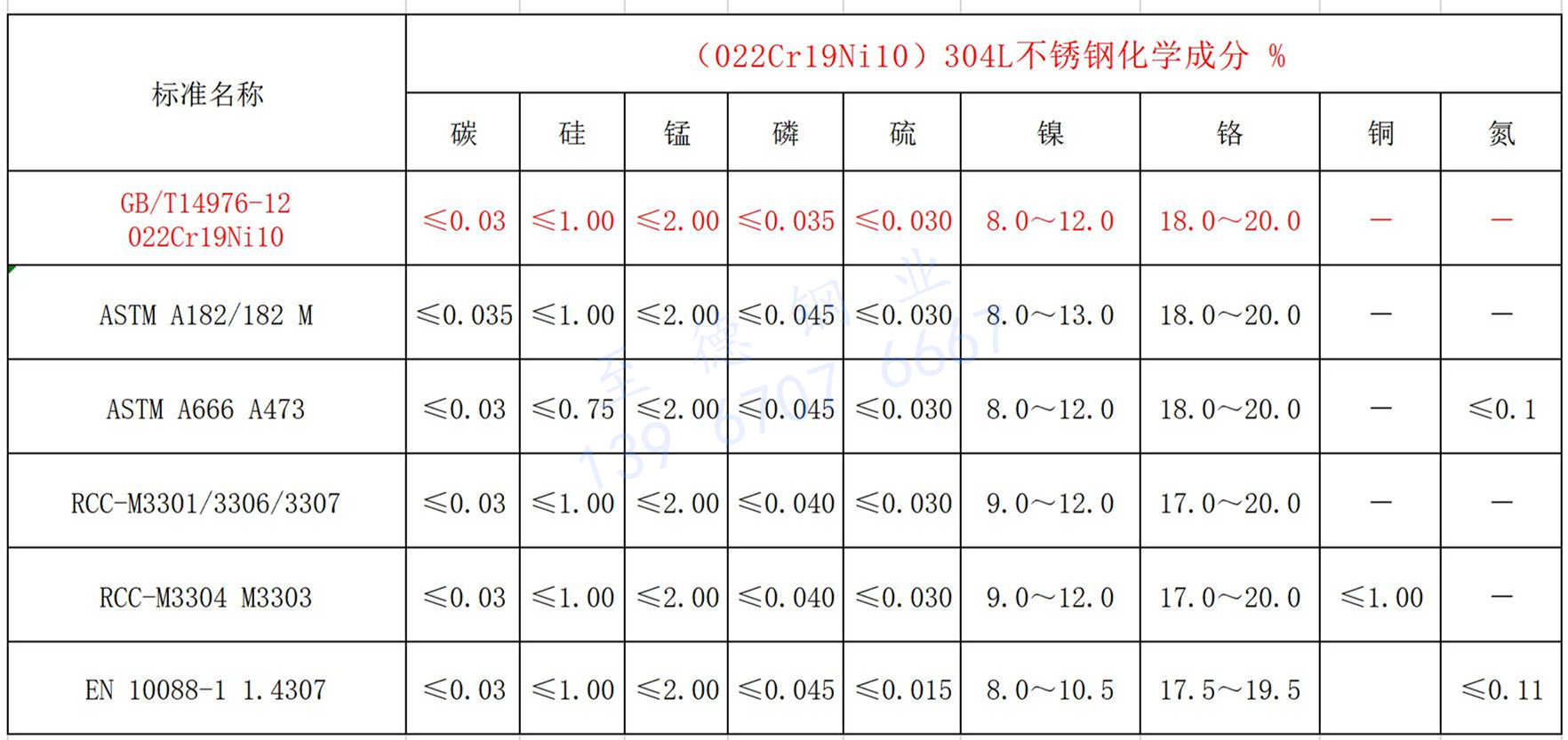

一、化学成分

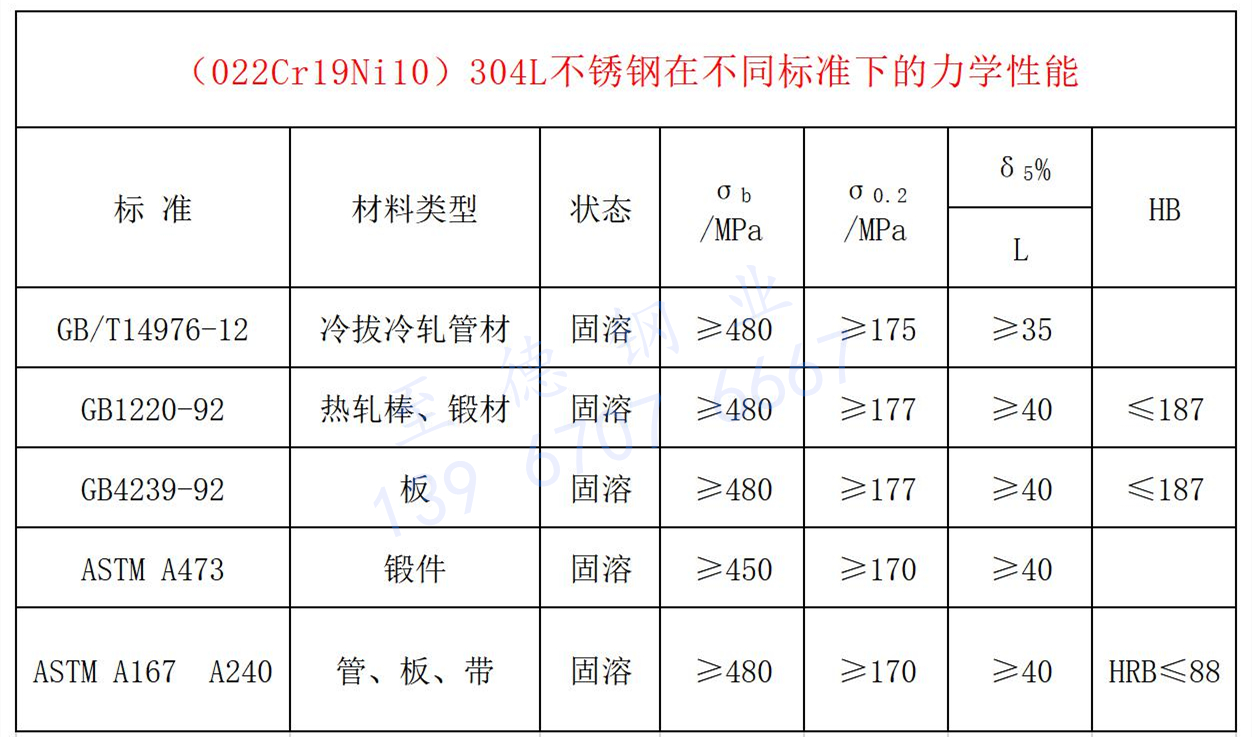

二、力学性能

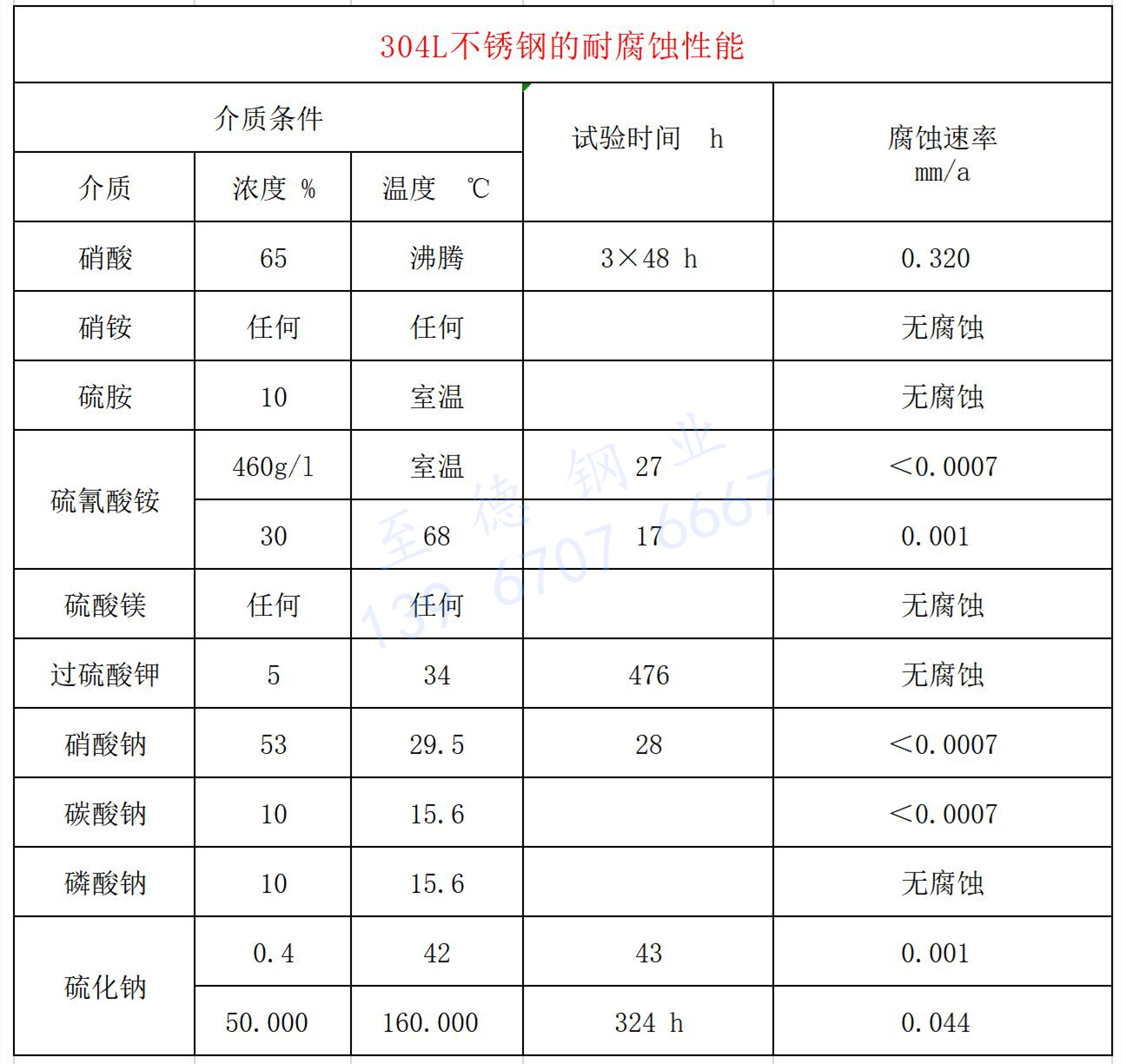

三、耐蚀性能

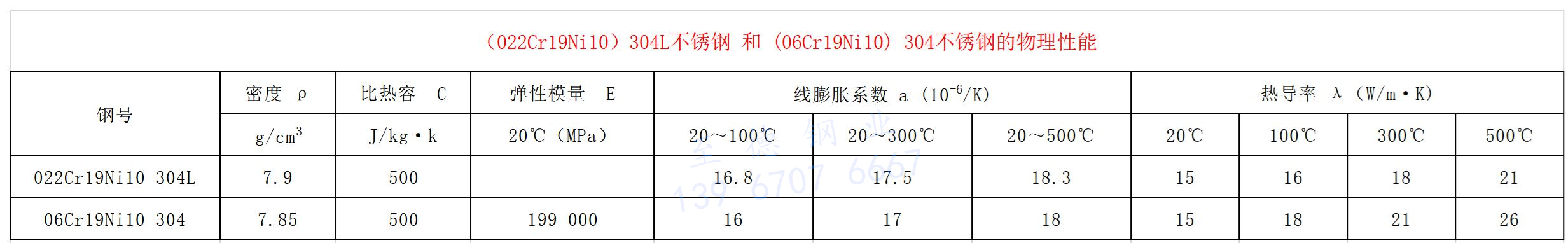

四、物理性能

五、工艺性能

  304L不锈钢均具有良好的冷、热加工工艺性能，可采用通用的各种热、冷加工工艺生产锻材、棒材、线材、板材、带材丝材等冶金产品，热加工温度范围900-1180℃。冷加工较易，无特殊困难，由于两种钢易于冷加硬化，当冷变形量过大时，须进行中间退火处理，以利于进一步加工。

 a. 热处理工艺

  （022Cr19Ni10）304L不锈钢固溶处理温度为1050～1100℃。冷却方式为水冷和空冷。冷加工中间退火温度多在850～970℃，保温一定时间后进行水冷。经固溶处理后钢的组织为奥氏体组织，有时也存在少量的铁素体。

 b. 焊接

  （022Cr19Ni10）304L不锈钢可采用通用的方法进行焊接。手工电弧焊时，。304L不锈钢的焊条为奥002焊条。

 c. 冷成型性能

  （022Cr19Ni10）304L不锈钢薄板在应用过程中，常常用于冷成型操作。其冷成型性能是衡量能否顺利成型和成品率高低的重要技术指标。影响304L不锈钢的冷成型因素较多，也很复杂，就其金属学因素主要是钢的成分，即铬当量和镍当量比，其常规的拉伸性能中的延伸率就是一重要的表征指标。为了获得良好的冷成型性能，应控制钢中的铬当量和镍当量的比值处于一个恰当的范围。

六、材料应用

  （022Cr19Ni10）304L不锈钢主要用于制造化工、石化、石油、化肥、动力等工业中焊接后不进行热处理的设备、煤仓衬、液体冷凝、番茄酱的储缸、管道、容器以及各种零部件等。
