欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

00Cr17Ni14Mo2 (316LUG)

（尿素级00Cr17Ni14Mo2）316LUG不锈钢 是在（00Cr17Ni14Mo2）316L不锈钢基础上，通过提高镍含量和降低钢中的磷含量，从而提高了钢在尿素生产环境中的耐均匀腐蚀，耐选择性腐蚀和耐晶间腐蚀性能所形成的新钢种。此钢已成为尿素生产装置的关键材料。

一、化学成分

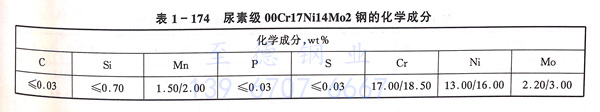

 （尿素级00Cr17Ni14Mo2）316LUG不锈钢的化学成分见表 1-174 。

二、力学性能

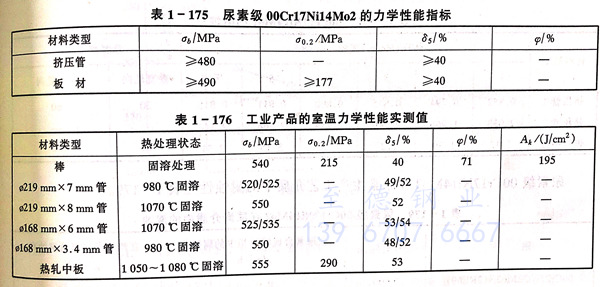

  （尿素级00Cr17Ni14Mo2）316LUG不锈钢技术条件的室温力学性能指标见表 1-175 。工业产品实测值见表 1-176 。

三、高温拉伸性能

 （尿素级00Cr17Ni14Mo2）316LUG不锈钢的高温瞬时拉伸性能见图 1-214 。

四、耐蚀性能

  a. 均匀腐蚀

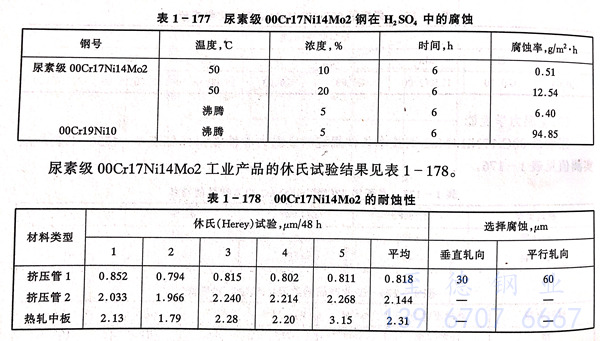

   在硫酸环境下钢的性能见表 1-177 。

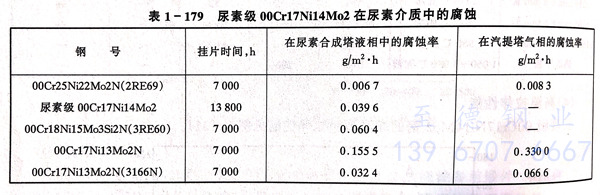

（00Cr17Ni14Mo2）316LUG不锈钢 在尿素生产工艺介质中的耐蚀性见表 1-179 。

  b. 晶间腐蚀

  （尿素级00Cr17Ni14Mo2）316LUG，当钢中的碳含量≤0.02%时，可通过所有的最腐蚀试方法检验。

  c. 耐点蚀性能

（尿素级00Cr17Ni14Mo2）316LUG不锈钢的点蚀击穿电位值列人表1-180。

五、工艺性能

  a. 热加工

  （尿素级00Cr17Ni14Mo2）316LUG不锈钢的热加工性能良好，其热塑性较304L不锈钢稍低，变形抗力稍高。钢的适宜锻、轧温度为950~1300℃，热加工加热温度以1150~1200℃ 为宜，热穿孔的适宜加热温度为1100~1150℃。

  b. 冷加工

  （尿素级00Cr17Ni14Mo2）316LUG不锈钢的冷加工特性同于316L不锈钢。

 c. 热处理

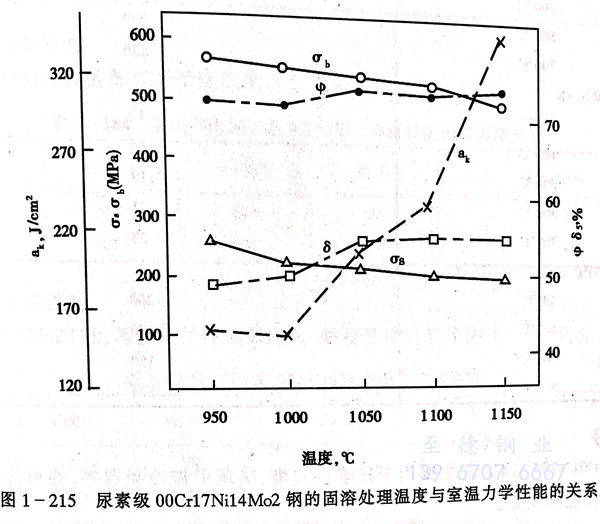

  （尿素级00Cr17Ni14Mo2）316LUG不锈钢的固溶处理温度为1050~1100℃，固溶温度对室温力学性能的影响见图1-215。

  d. 焊接

  （尿素级00Cr17Ni14Mo2）316LUG不锈钢具有良好的焊接性能，可采用各种焊接方法进行焊接，焊接材料为00Cr25Ni22Mn4Mo2N，焊后不需热处理，其焊后的耐蚀性和力学性能近于母材，可满足尿素生产设备的技术要求。

六、物理性能

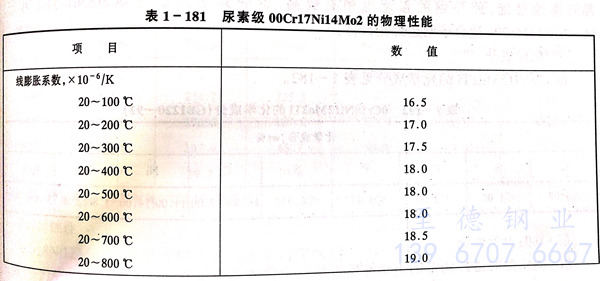

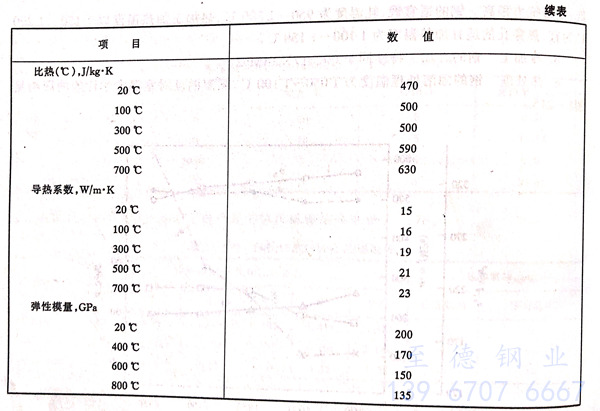

 （尿素级00Cr17Ni14Mo2）316LUG不锈钢的物理性能见表1-181。

七、应用

 （尿素级00Cr17Ni14Mo2）316LUG不锈钢主要用于尿素合成塔，高压甲胺冷凝器等，亦可应用其他化学加工工业的装置和设备。
