欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

00Cr17Ni13Mo2N (316LN)

（0Cr17Ni13Mo2N）316N不锈钢 和 （00Cr17Ni13Mo2N）316LN不锈钢 是在相应不含氮的牌号基础上发展起来的钢种。由于氮的加入，显著地提高了钢的强度，同时仍保持较高的塑韧性水平。在耐蚀性方面，除仍保留原始钢种的耐蚀特点外，氮的加入亦改善了钢在某些方面的耐蚀性，如耐点蚀、缝隙腐蚀和耐晶间腐蚀方面均得到不同程度的提高，钢的冶金生产工艺性能没出现大的变动，易于生产板、管、丝、带、锻件、型材等冶金产品。在不含氮钢种的的强度稍显不足的应用领域，此两钢种是最佳候选材料。

一、化学成分

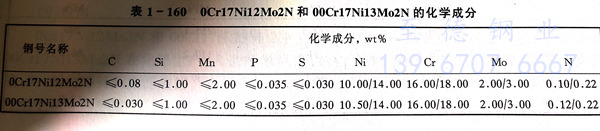

（0Cr17Ni13Mo2N）316N不锈钢 和 （00Cr17Ni13Mo2N）316LN不锈钢的化学成分列于表1-160。

二、室温力学性能

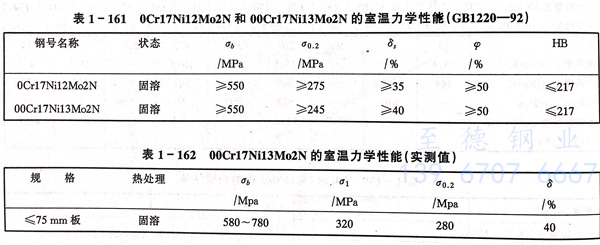

（0Cr17Ni13Mo2N）316N不锈钢 和 （00Cr17Ni13Mo2N）316LN不锈钢的室温力学性能见表 1-161 一些实测数据见表 1-162 。

三、高温力学性能

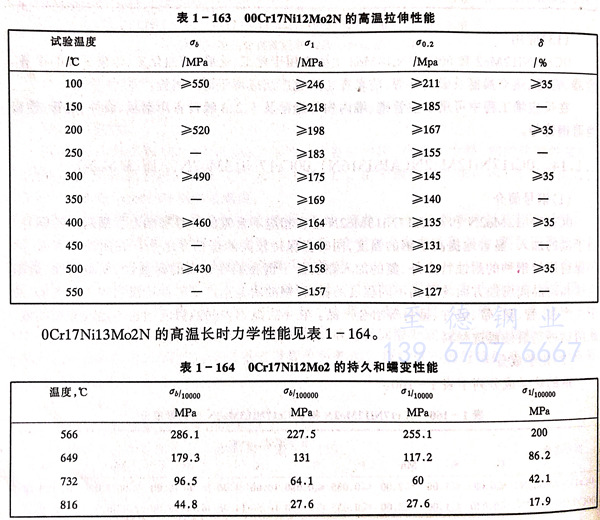

（00Cr17Ni13Mo2N）316LN不锈钢的高温拉伸性能见表 1-163 。

（0Cr17Ni13Mo2N）316N不锈钢的高温长时力学性能见表 1-164。

四、断裂韧性

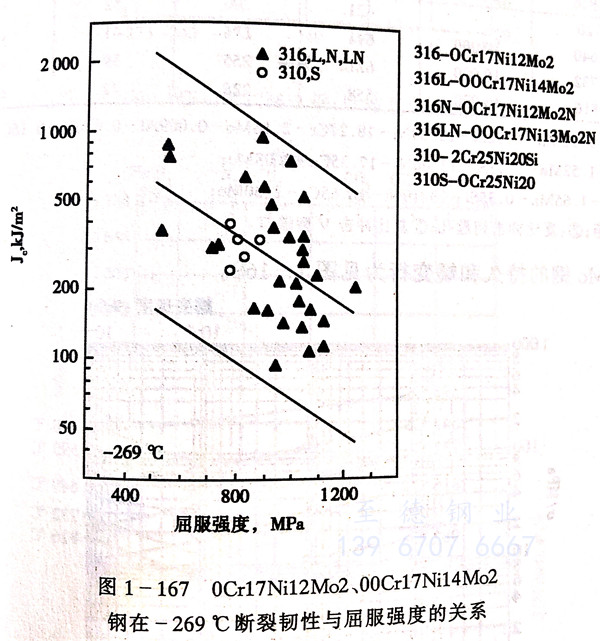

 含氮的（0Cr17Ni13Mo2N）316N不锈钢 和 （00Cr17Ni13Mo2N）316LN不锈钢在低温的断裂韧性见图1-167。

五、耐蚀性

  两个含氮钢的耐蚀性基本保持了不含氮钢的耐蚀水平。而在耐点蚀和耐缝隙腐以及耐晶间腐蚀方面则有所改善。作为尿素生产设备用钢，（00Cr17Ni13Mo2N）316LN不锈钢在休氏腐蚀实验中（65%HNO₃,沸腾，48h x 5),其腐蚀率小于3.3μm/48h，耐点蚀，耐缝隙腐蚀，耐应力腐蚀及耐选择性腐蚀均优于316L不锈钢。对于高碳的（0Cr17Ni13Mo2N）316N不锈钢，在经过焊接或450~900℃的温度范围受热，耐晶间腐蚀明显下降，欲恢复其耐晶间腐蚀性能，需进行固溶处理。若不允许固溶处理，应选择（00Cr17Ni13Mo2N）316LN不锈钢。

六、工艺性能

  a. 热加工 钢的热加工性能良好，与不含氮钢相似，由于其强度高，需稍大的变形力。适宜的热加工温度范围为1150~850℃。

  b. 冷加工 除变形抗力稍大外，此类钢易于冷成形。

  c. 热处理 固溶处理温度为1010~1120℃.薄带生产的保温时间为5min/mm(厚度），在水或空气中冷却。消除应力退火温度为250~450℃ x (2~4h)空冷。

  d. 焊接可采用各种焊接方法进行焊接，焊接材料宜选用与之相匹配的含氮的焊接材料，以保证材料的力学性能，对于00Cr17Ni13Mo2N钢焊后不需固溶处理，在强腐蚀环境下使用的焊接件，不推荐选用0Cr17Ni12Mo2N。

七、物理性能

   316N不锈钢和316LN不锈钢材料的物理性能见表1-165。

八、应用

  （0Cr17Ni13Mo2N）316N不锈钢 和 （00Cr17Ni13Mo2N）316LN不锈钢主要用于要求较高强度的腐蚀环境，超低碳型00Cr17Ni13Mo2N在化肥生产，人造纤维生产，造纸工业，制药工业的反应器，高压设备管线、泵、阀门等得到广泛应用。在尿素生产中，需通过休氏试验的设备和管线尤其适用。亦可用于超导和核聚变环境中的无磁高强度部件。
