欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

00Cr16Ni60Mo16W4 (Hastelloy C-276)

   Hastelloy C-276合金中外牌号： 美国UNS：N10276 ，德国DIN： NiMo16Cr15W  W-Nr: 2.4819  中国GB/T: NS 334  英国BS： NA 17D  化学成分标号：00Cr16Ni60Mo16W4

 （00Cr16Ni60Mo16W4 ）Hastelloy C-276 合金于1965年问世，1970年后采用炉外精炼工艺（AOD,VOD）进行生产，以获得超低碳（C ≤ 0.02% )和高纯度的合金内在质量。为了降低0Cr16Ni60Mo16W4合金的焊后和热成型后晶间腐蚀的敏感性和脆性，克服Hastelloy C合金焊接后或热成型后尚需要进行固溶处理的严重缺点，除降低碳含量（C ≤ 0.02% )外，还降低了合金中的硅含量到≤ 0.08%。降低碳含量可减少合金中的碳化物析出的数量；降低硅含量可减少合金中金属间相的沉淀数量，从而达到提高合金耐晶间腐蚀性能的目的。与此同时，合金的塑性、韧性和加工成型也有极大的改善。

一、化学成分

   00Cr16Ni60Mo16W4 合金化学成分见下表，其特点是低碳、低硅。

二、耐蚀性能

  1. 全面腐蚀

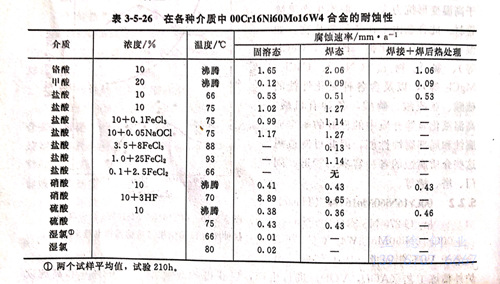

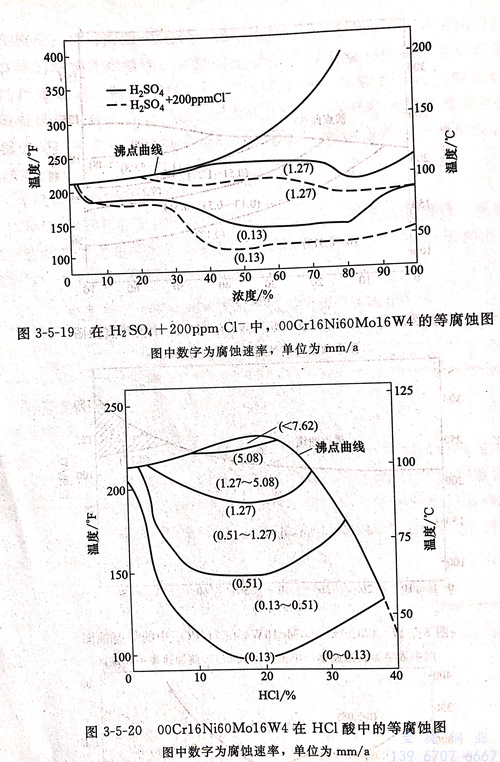

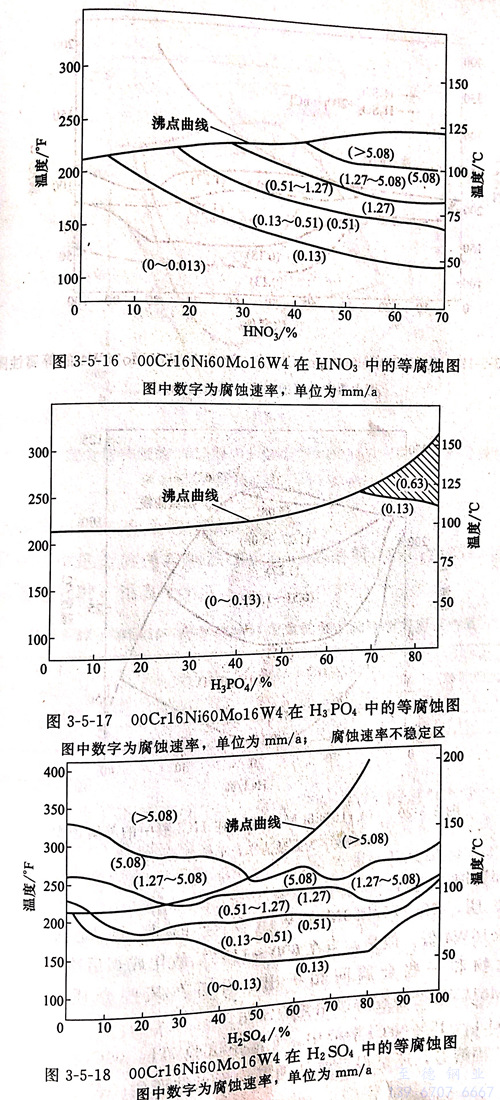

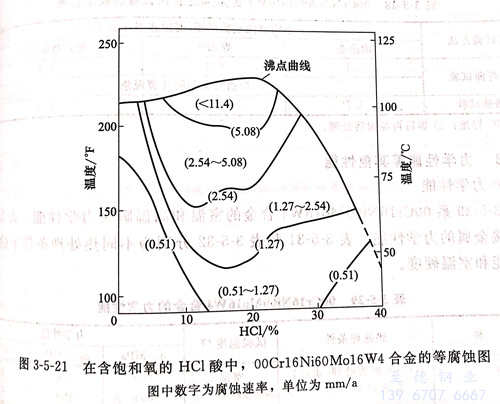

  一般情况0Cr16Ni60Mo16W4的腐蚀数据对00Cr16Ni60Mo16W4也是适用的。表3-5-26和图3-5-16~图3-5-21列出了该合金本身进行腐蚀试验所取得的结果。显然，00Cr16Ni60Mo16W4合金固溶态的耐蚀特点与0Cr16Ni60Mo16W4完全一致。因此，前述 0Cr16Ni60Mo16W4 合金的耐蚀性结果仍可适用于00Cr16Ni60Mo16W4合金。

  2. 局部腐蚀

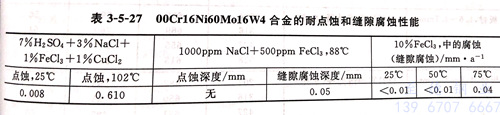

  试验表明，00Cr16Ni60Mo16W4 合金的晶间腐蚀敏感性远比0Cr16Ni60Mo16W4低。但是，当在600~1150℃敏化或焊后冷却时，此合金中仍有二次碳化物和一些金属间相析出，因而在某些介质条件下仍然影响00Cr16Ni60Mo16W4 合金在焊接用途的使用。在5%FeCl₃+10%NaCl溶液中，室温下试验72h,00Cr16Ni60Mo16W4合金无论是焊态、固溶态，还是焊后热处理态均无点蚀产生。表3-5-27系在一些介质中，00Cr16Ni60Mo16W4 合金耐点蚀试验结果。

  在10%FeCl₃ 中进行的缝隙腐蚀试验结果标准，00Cr16Ni60Mo16W4  耐缝隙腐蚀性能也是较好的。

 3. 加速腐蚀试验

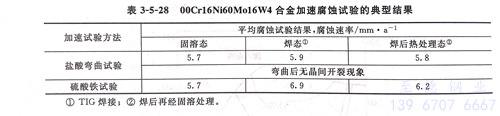

   加速腐蚀试验是为了迅速确定 Hastelloy C-276合金的耐蚀性是否满足工厂实际腐蚀环境的需要。加速腐蚀试验所选用的介质一般要较实际使用条件更加苛刻。对镍铬钼型耐蚀合金而言，按规定要进行盐酸弯曲试验和硫酸铁试验。

   盐酸弯曲试验系10%沸腾HCI酸中试验24小时，然后将试样弯曲180°。焊接试样则要求垂直于焊缝方向弯曲，且弯曲中部位要位于热影响区。弯曲后的试样在放大10倍下观察有无晶间开裂现象。

   硫酸铁试验系在50%H₂SO₄+42g/LFe₂₍SO₄₎₃沸腾溶液中试验24h。若有晶间腐蚀存在，则试样的腐蚀会加速。对于Hastelloy C-276合金，可允许的最高腐蚀速率为1.02mm/月或12.24mm/a。

三、力学性能

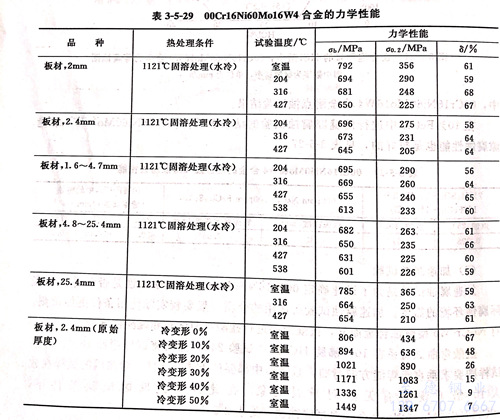

  表 3-5-29 系 00Cr16Ni60Mo16W4 合金的室温和高温瞬时力学性能。表 3-5-30 则系焊接金属的力学性能。 表 3-5-31 和 表 3-5-32 分别为不同热处理条件下的低温冲击性能和室温硬度。

四、物理性能

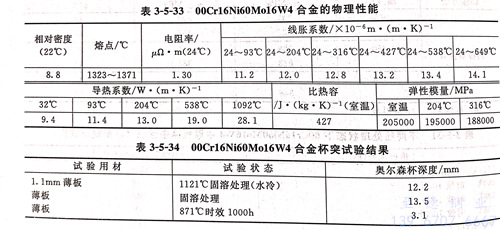

  00Cr16Ni60Mo16W4 合金的物理性能件下表

五、焊接性能

Hastelloy C-276合金焊接性能良好，可以采用通用的焊接方法进行焊接无特殊困难。而TIG、MIG和手工电弧焊则是最常用的。但当用于耐蚀用途时，不推荐选用乙炔焊方法。焊接过程中要防止热输入过大，对于埋弧焊更应特别注意。

六、冷热加工及成型性能

  0Cr16Ni60Mo16W4合金冷加工并无特殊困难。但是，其热加工则是镍基耐蚀合金中较困难的一种。这并不是由于其热塑性低，而是由于变形抗力大，加工工艺控制要求严格所致。图3-5-14和图3-5-15系国内对0Cr16Ni60Mo16W4合金的热塑性进行试验所取得的结果。显然，电渣重熔冶炼可明显提高此合金的热塑性。合金锻态的热塑性高于铸态。合金的热加工及热成型温度以1000~1200℃为宜。

七、热处理

 在没有特殊规定和要求的情况下，Hastelloy C-276合金进行固溶处理，即在1121℃下加热后急冷。在此种状态下，Hastelloy C-276合金才具有最佳的耐蚀、力学综合性能。

八、应用

Hastelloy C-276合金在冶金厂可生产板、管、丝、带、棒材以及锻件和铸件。此合金由于在氯化物以及含各种有机酸的硫酸、亚硫酸、磷酸、各种有机酸、高温氟化氢等介质中的良好的耐全面腐蚀和局部腐蚀性能，因此可制造耐这些介质腐蚀的各种容器、管道、阀门、塔、槽等。
