欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

0Cr15Ni25MoTiA1VB、A-286

 0Cr15Ni25MoTiA1VB、A-286 不锈钢是一种采用生成金属间化合物Ni₃（Al、Ti）、Ni₃（TiAl）强化的奥氏体沉淀硬化不锈钢。此钢主要用于小于705℃的工作环境下，要求具有高强度和优良耐蚀性的部件或设备。0Cr15Ni25MoTiA1VB钢具有高的缺口强度，超过与之可比的任何商业合金。在温度低于980℃的抗氧化性能相当于310S不锈钢。在时效条件下，此钢的屈服强度水平可达600MPa。

一、化学成分

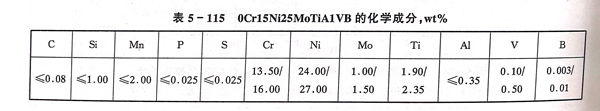

0Cr15Ni25MoTiA1VB、A-286 不锈钢的化学成分见表5-115。

二、室温力学性能

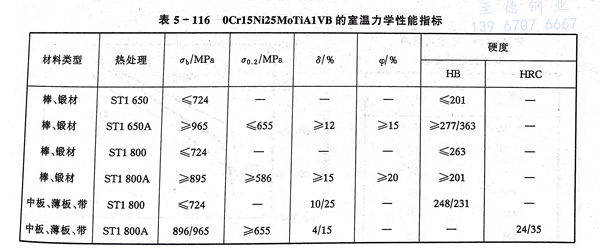

  标准所规定的室温力学性能指标见表5-116。

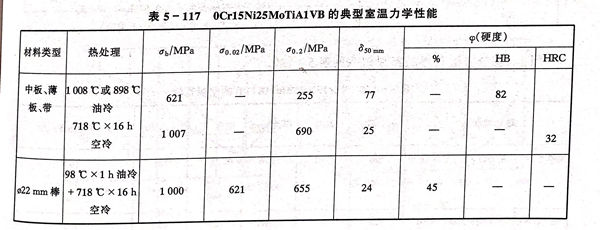

  不同热处理状态的0Cr15Ni25MoTiA1VB、 A-286 不锈钢的典型室温力学性能见表5-117。

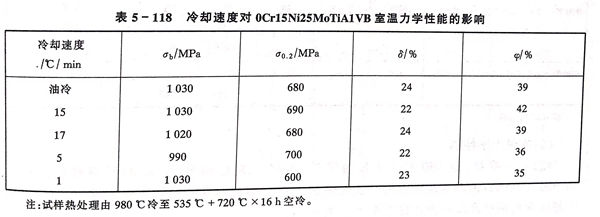

  淬火的冷却速度对经时效的0Cr15Ni25MoTiA1VB、A-286 不锈钢的室温力学性能的影响见表5-118。

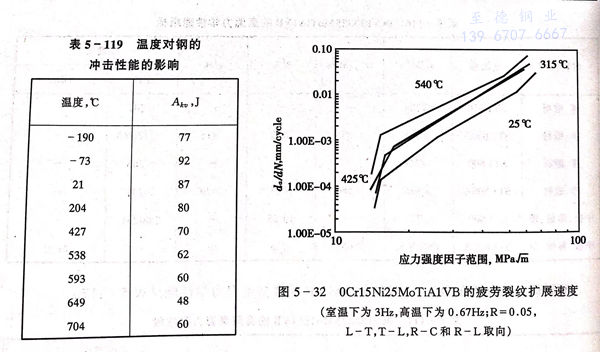

  钢的冲击性能和温度之间的关系见表5-119。

三、疲劳和断裂韧性

  0Cr15Ni25MoTiA1VB、A-286 不锈钢的疲劳裂纹扩展速率见图5-32。

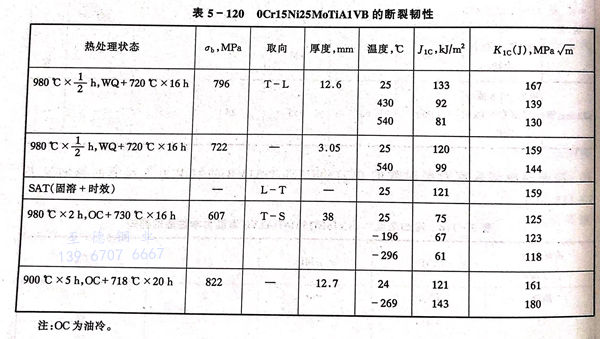

  用J- 积分方法获得的断裂韧性见表 5-120 。

四、高温力学性能

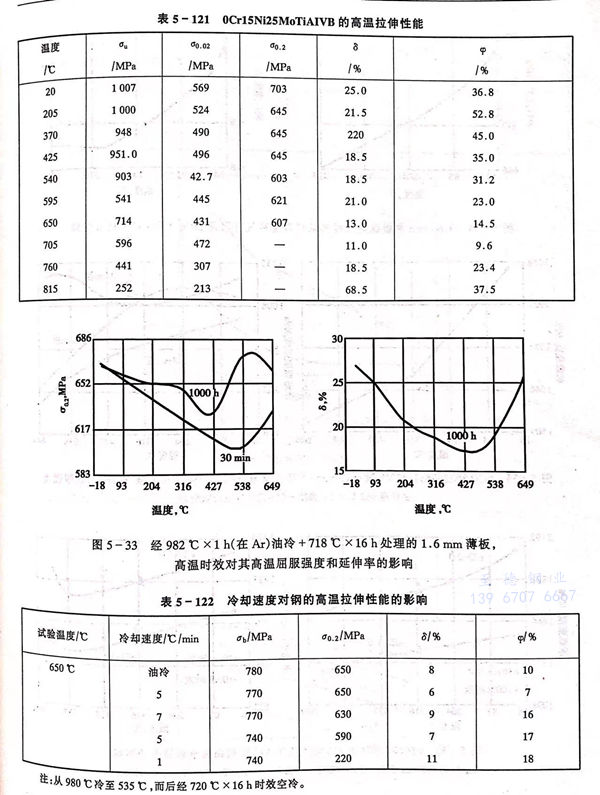

    Φ22mm棒材，经980℃×1h油淬后，再经718℃时效16小时后空冷的0Cr15-Ni25MoTiA1VB的高温瞬时拉伸性能见表5-121。薄板的高温拉伸性能见图5-33。淬火冷却速度对钢的高温拉伸性能的影响见表5-122。

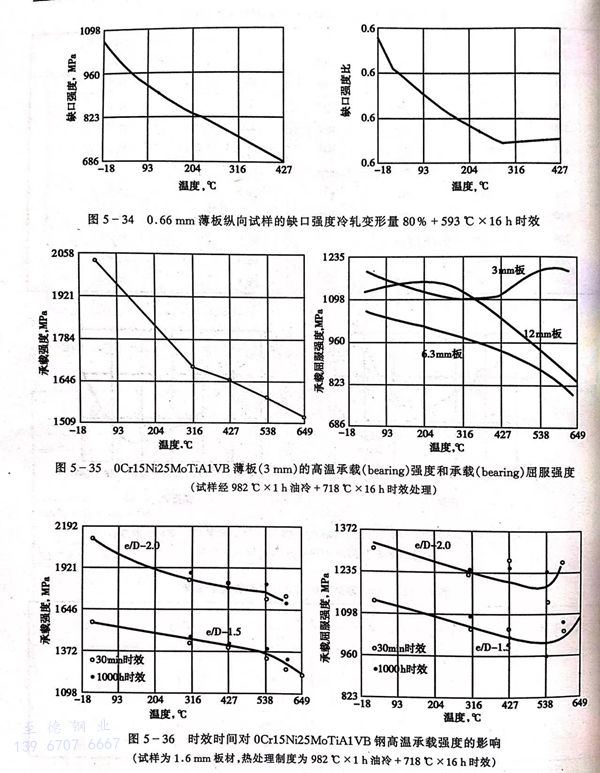

   0Cr15Ni25MoTiA1VB、A-286 不锈钢的高温缺口强度见图5-34。

  0Cr15Ni25MoTiA1VB、A-286 不锈钢的高温承载（bearing）强度以及高温时效对承载（bearing）强度的影响见图5-35和图5-36。

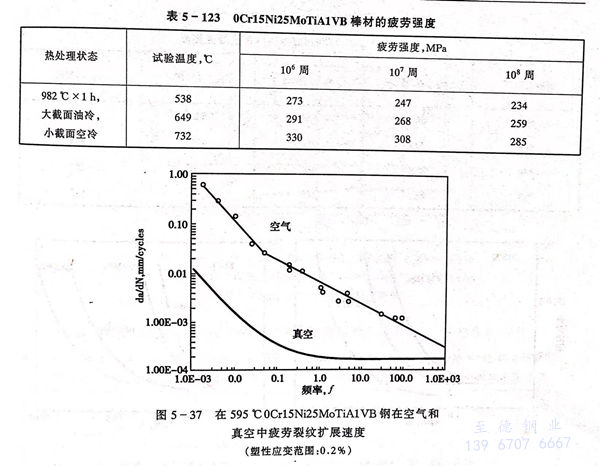

   0Cr15Ni25MoTiA1VB、 A-286 不锈钢的高温疲劳性能见表 5-123 。裂纹扩展速率见图 5-32 和 图 5-37 。

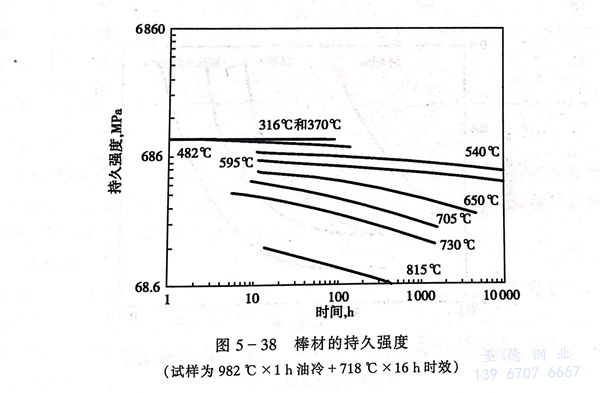

  0Cr15Ni25MoTiA1VB、A-286 不锈钢的持久强度见图 5-38 。

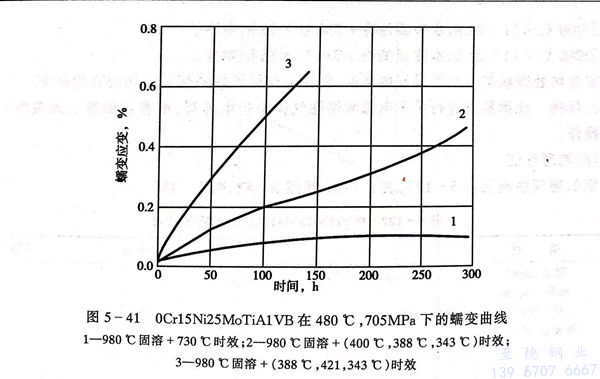

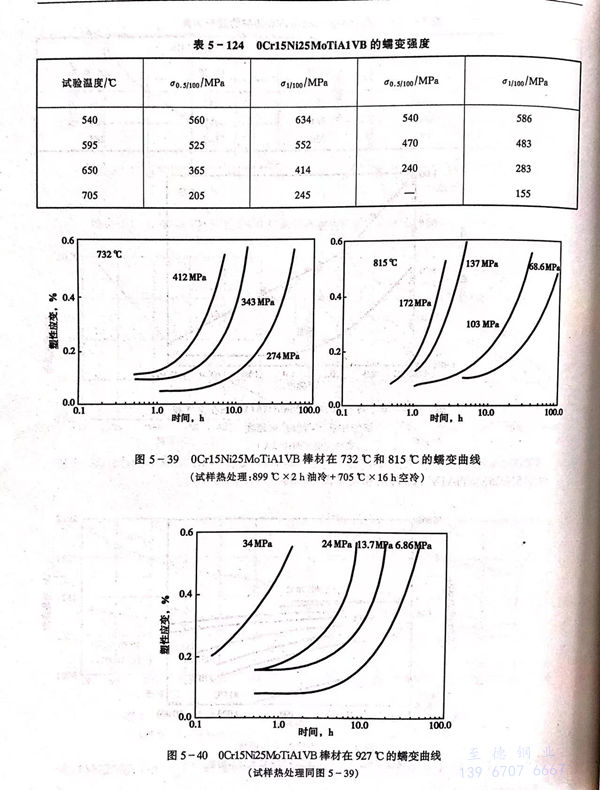

   0Cr15Ni25MoTiA1VB、A-286 不锈钢不锈钢的蠕变行为见表 5-124 和 图 5-39至图 5-41 。

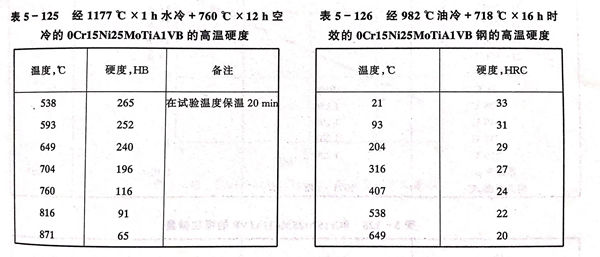

  不同热处理状态的0Cr15Ni25MoTiA1VB、A-286 不锈钢的高温硬度见表 5-125 和 表 5-126 。

五、耐蚀性

  0Cr15Ni25MoTiA1VB、 A-286 不锈钢钢的耐蚀性优于0Cr15Ni17Mo2A1，在还原性酸性介质中接近于316不锈钢。在航空发动机的服役环境，在直到704℃的条件均具有优异的耐蚀性。其抗氧性能相当于310S不锈钢。

六、工艺性能

  a. 热加工

   钢的热加工温度范围为927～1121℃，最佳热变形温度为1038～1120℃，其变形抗力稍大于18-8型奥氏体不锈钢。

  b. 冷加工

   在固溶处理状态下，0Cr15Ni25MoTiA1VB、A-286 不锈钢可以进行满意的冷加工和冷成形，但较316不锈钢 和310S不锈钢硬，加工硬化速度亦较快。

  c. 热处理

  此钢可采用两种固溶处理制度，时效处理温度为704～730℃时效时间为12~18h。

   ①. 900℃×（1-2）h，水冷或油冷＋730℃×16h，空冷。

   ②. 980℃×（1-2）h，水冷或油冷＋730℃×16h，空冷。

  前者热处理状态可获得最好的强度，后者可获得最好的塑韧性和较高的硬度。

 d. 焊接

  此钢易于进行手工电弧和惰性气体?；さ缁『福萍鲈诠倘艽硖跫陆泻附硬僮?。

七、物理性能

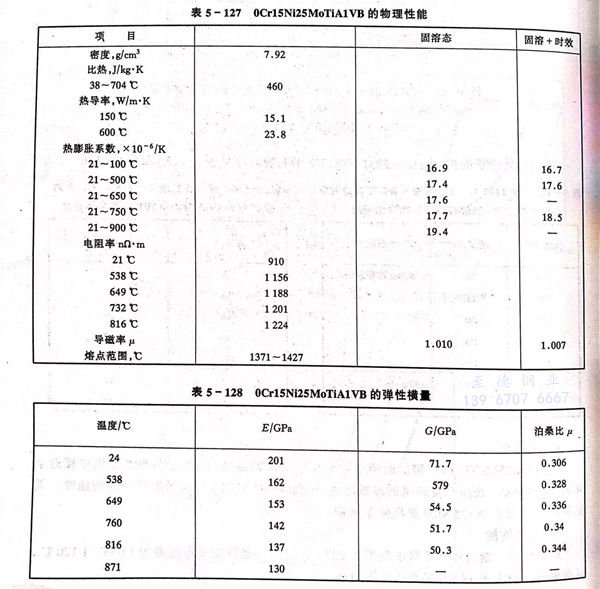

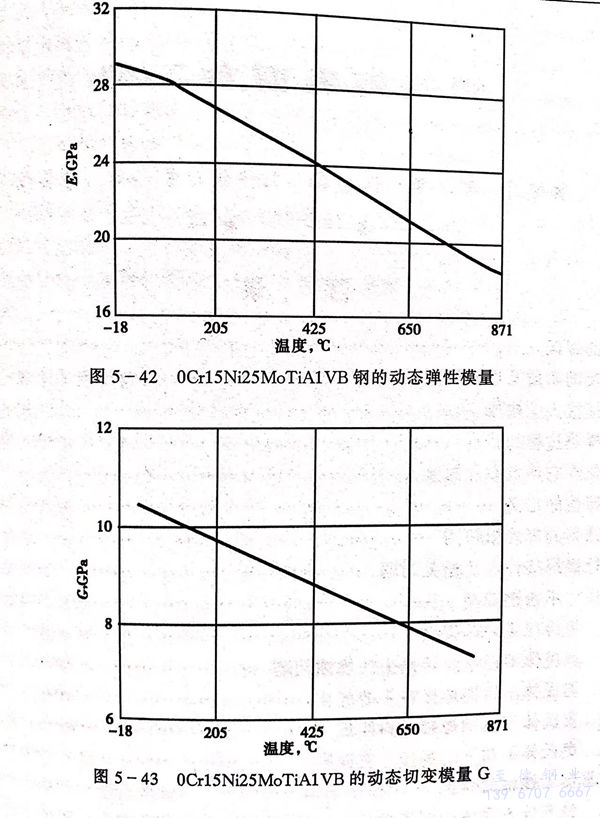

 0Cr15Ni25MoTiA1VB、A-286 不锈钢的物理性能见表5-127，表5-128和图5-42、图5-43。

八、应用

 0Cr15Ni25MoTiA1VB、A-286 不锈钢注意应用于宇航工业高温耐蚀部件，如发动机转轮、叶片、骨架、加力燃烧室部件和螺栓等。
