欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢是在（0Cr17Ni4Cu4Nb）17-4PH不锈钢基础上发展的马氏体沉淀硬化不锈钢。钢中的铜、铬含量较后者调低，镍含量稍许提高。此钢除具有高强度外，其突出优点是具有高的横向韧性及良好的可锻性能。0Cr15Ni5Cu3Nb、15-5PH 不锈钢的耐蚀性相当于（0Cr17Ni4Cu4Nb）17-4PH不锈钢。此钢主要应用于要求具有高强度、良好韧性、又要求具有优良耐蚀性的服役环境，如高强度锻件、高压系统阀门部件、飞机部件等。

一、化学成分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢的化学成分见表5-20。

二、室温力学性能

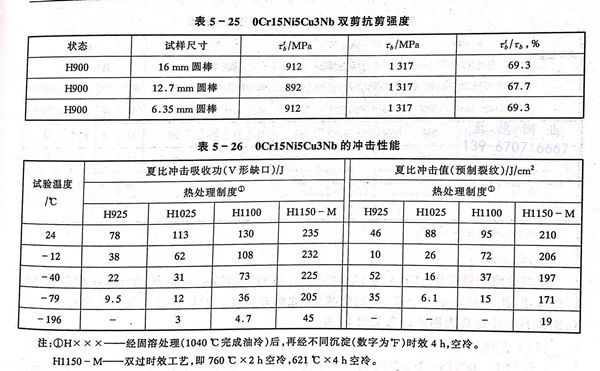

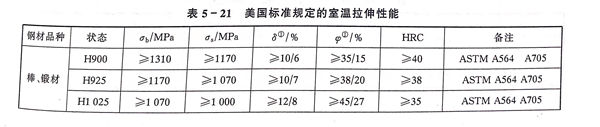

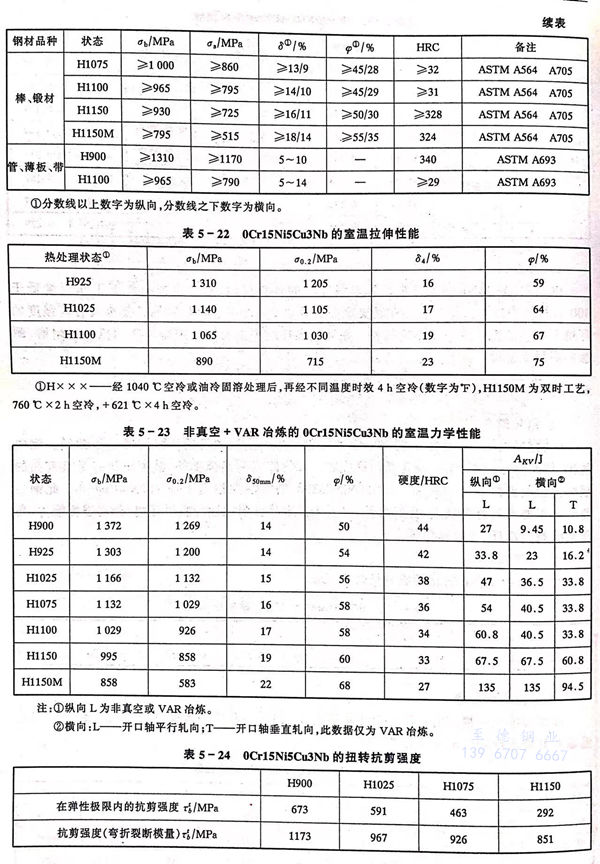

  技术标准中所规定的室温力学性能见表5-21。一些实测数据见表5-22至表5-25。温度对其冲击性能的影响见表5-26。

三、疲劳和断裂韧性

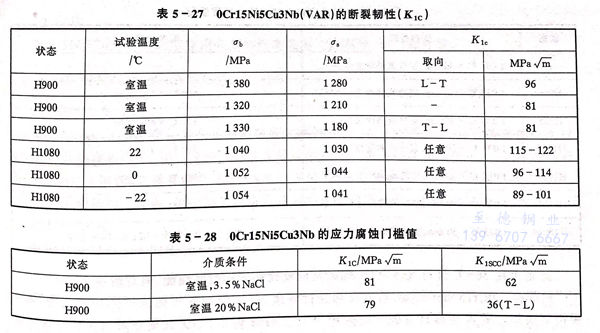

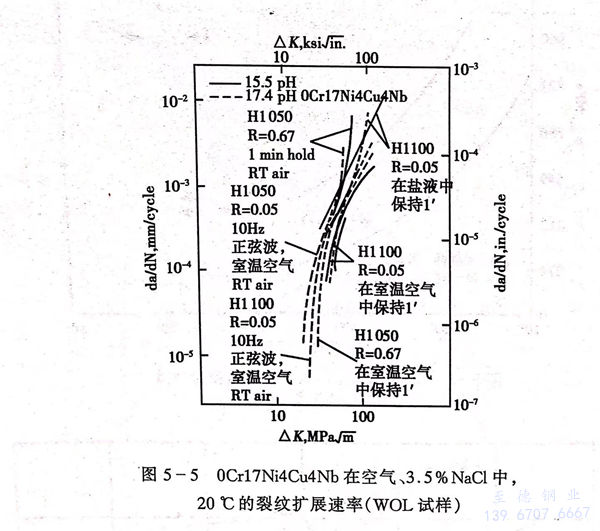

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢的疲劳裂纹扩展速率见图5-5。钢的断裂韧性和在室温NaCl溶液中应力腐蚀门槛值分别见表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢的固溶处理为1040℃奥氏体化，空冷。

四、高温力学性能

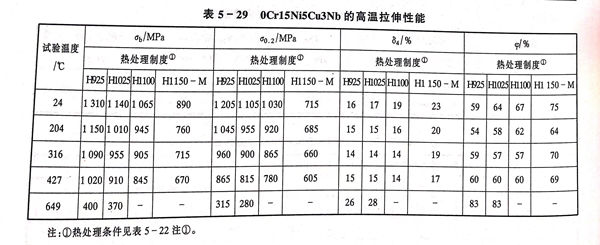

  不同热处理状态的0Cr15Ni5Cu3Nb、15-5PH 不锈钢的高温瞬时拉伸性能见表5-29。

五、耐蚀性

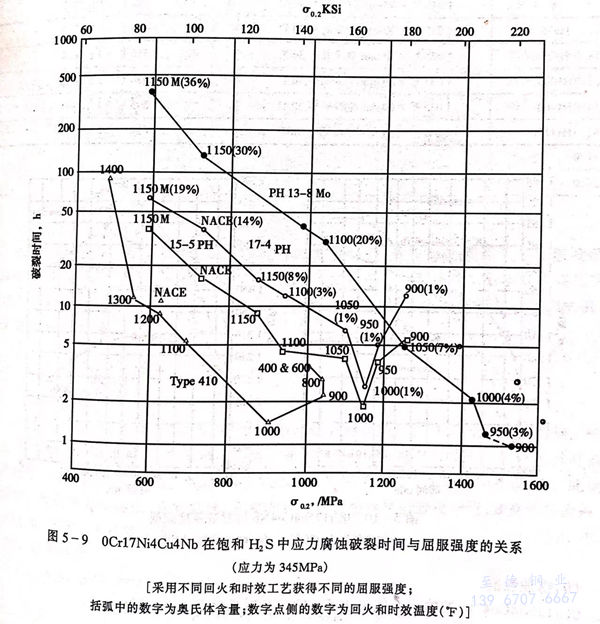

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢的耐蚀性优于1Cr13和1Cr17Ni2，与0Cr17Ni4Cu4Nb相当，在H900状态钢的耐蚀性最佳，在A状态或在≥523℃时效状态，此钢具有良好的耐海洋大气的应力腐蚀性能。在饱和H2S中的应力腐蚀行为见图5-9。

六、工艺性能

  a. 热加工

  0Cr15Ni5Cu3Nb、15-5PH 不锈钢的热加工温度范围为1000～1205℃，适宜的热加工温度为1175～1205℃。此钢不含铁素体，可以顶锻镦粗和展平锻造。锻后应快冷到30℃以下。

  b. 热处理

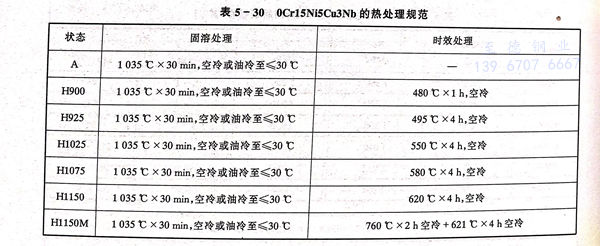

   0Cr15Ni5Cu3Nb、15-5PH 不锈钢的热处理规范见表5-30。

   此钢可在565℃进行气体氮化，提高其抗咬死性能和耐磨性能，但对耐蚀性不利。

  c. 焊接

   0Cr15Ni5Cu3Nb、15-5PH 不锈钢可以成功进行焊接，可采用惰性气体保护焊和电阻焊，不宜采用氧炔焊。要求与母材等强度应采用W17-4PH焊条，如无此要求亦可采用308型电焊条。

七、物理性能

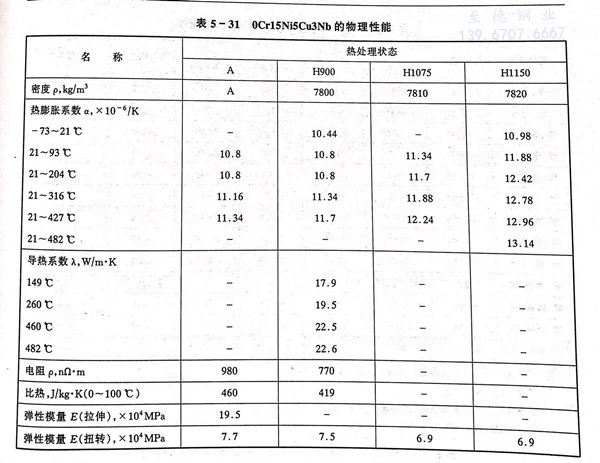

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢的物理性能见表5-31。

八、应用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不锈钢的典型应用是高韧性高强度飞机部件，阀门部件等。
