欧美成人不卡-精品婷婷-国产a∨精品一区二区三区仙踪林-久久综合成人-成人91看片-日韩精品不卡-黄色永久视频-国内精品999-理论片在线观看理伦片-www.成人-国产69精品久久久久久久-亚洲成人中文-自拍偷拍亚洲视频-久久久久久久久久久免费av-爱操在线-国产男女在线

S46500、Alloy 465、Costom 465

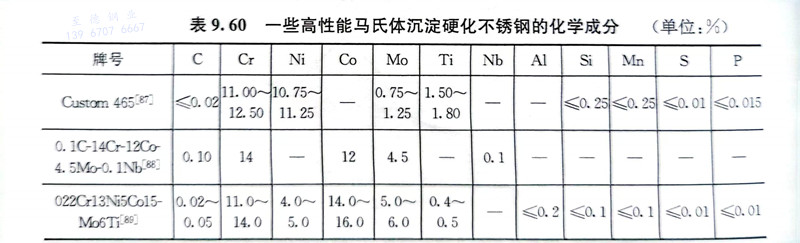

 S46500、Alloy 465、Costom 465 是一种无钴的马氏体沉淀硬化不锈钢，其时效峰值后的抗拉强度可达到1800MPa。Costom 465 不锈钢具有优异的缺口拉伸强度和断裂韧性，应力腐蚀抗力也比较好，其性能优于Costom 455和PH13-8Mo钢。该钢于1997年取得专利，已用于军用机的多个重要部件。

S46500、Alloy 465、Costom 465 不锈钢适宜的锻造温度区间为1010～1093℃，锻后空冷，经固溶处理可以进行机械加工。推荐的Costom 465钢的固溶温度为（982±8）℃，保温一定时间，然后快冷，截面尺寸在300mm以下时可在适当的液体介质中冷却，更大尺寸时宜在空气中快冷。固处理后应在24h内进行-73℃冷处理，保持8h，然后升至室温。

 为获得最佳的切削加工性能，经上述处理后再加热至（760±8）℃保温2h，空冷，再加热至（620±8）℃保温4h，空冷，此工艺被称之为H1150M状态。加工后的部件应重新在982℃进行固溶处理和-73℃冷处理。该钢的焊接性能良好。

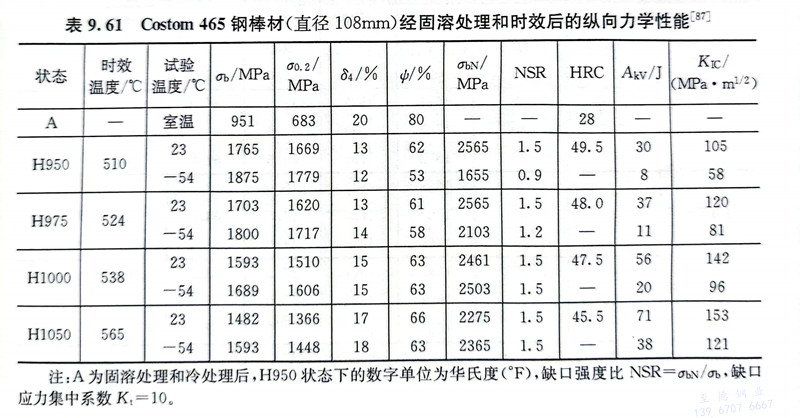

S46500、Alloy 465、Costom 465 不锈钢经上述处理后应进行时效，可在480～620℃进行，保温4～8h，然后空冷或在适当的介质中冷却。该钢经480℃时效后可以得到最高的强度，但韧性较低，适宜的时效温度应选择在510℃以上，可以得到良好的综合力学性能。表9.61为Costom 465钢棒材经固溶处理和时效后的纵向力学性能。

 将S46500、Alloy 465、Costom 465不锈钢经980℃固溶处理和在-73℃冷处理8h后，再进行不同温度下保温4h的时效处理，研究其组织的变化和性能的关系。当时效温度高于300℃时，Costom 465 钢强度随温度的升高而迅速提高，495℃时达到峰值强度，时效温度超过495℃后，发生过时效。Costom 465钢在时效过程中，其塑性和冲击韧性的谷值出现在450℃时效时，时效温度超过450℃后，钢的塑性和韧性迅速提高。

S46500、Alloy 465、Costom 465 不锈钢在温度范围200～300℃时效，钢中的少量残余奥氏体（约5％）未发生变化，时效温度在400℃左右时，钢中开始出现逆转变奥氏体。在400～590℃时效，钢中奥氏体含量呈上升趋势，时效温度为510℃时，钢中的奥氏体含量为10％左右。时效温度在590℃时，钢中已形成的逆转变奥氏体已不稳定，时效后降至室温时，部分逆转变奥氏体又转变成马氏体。Costom 465钢在时效过程中出现硬化峰则与析出相的特性有关。研究表明，基体的析出相为针状的具有六方晶体结构Ni₃Ti相，析出时与母相马氏体存在共格或半共格关系，使钢得到有效的强化。在高于510℃时效时，析出相逐渐聚集，540℃时效时析出相直径小于20nm，而590℃时效时已长大到约70nm。

 综上所述，510℃时效后，可以获得高的强度，而同时逆转变奥氏体的形成可使钢具有比较高的韧性。

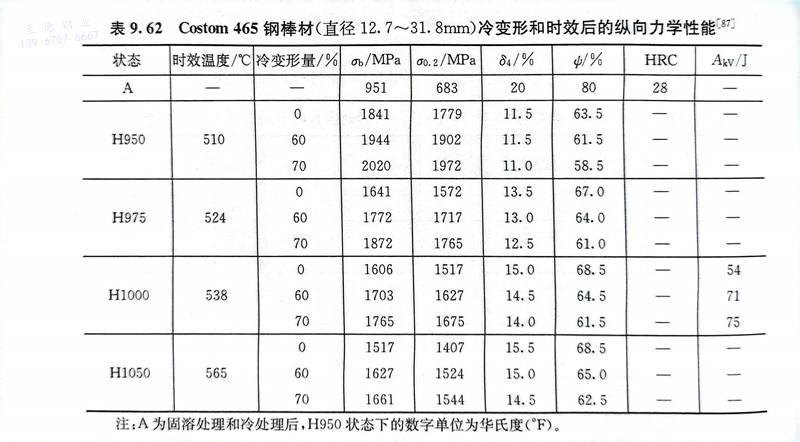

 S46500、Alloy 465、Costom 465 不锈钢经固溶处理后，其强度较低，可以直接进行冷变形，冷变形量可达70％，然后进行时效处理，可以得到高的强度（表9.62）。
